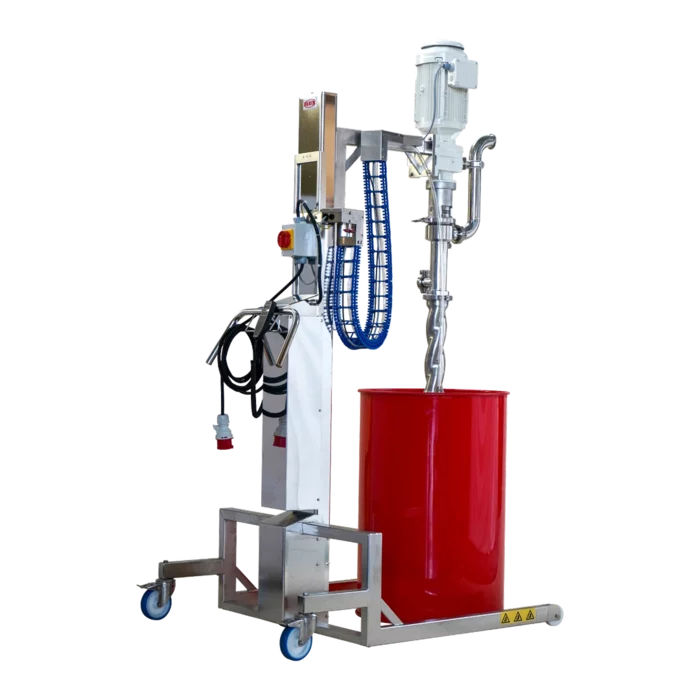

VISCOFLUX mobile HF

Fassentleerung mit hoher Förderleistung
Das mobile Fassentleerungssystem fördert hochviskose und pastöse Medien aus 200-L-Fässern mit hoher Leistung. Je nach Medium und Konfiguration sind bis zu 70 l/min möglich; bei einer Restmenge von unter 1 %. FDA-konform. Einfach zu reinigen.

Technische Daten
VISCOFLUX-Systeme vergleichen
Downloads

Beratung oder Angebot anfragen

Hohe Förderleistung

Für Anwendungen, die maximale Förderleistung fordern.

50–70 l/min

Ca. 50 l/min mit Motorschutzschalter und bis zu 70 l/min mit Frequenzumrichter, abhängig von Medium und Konfiguration.

Merkmale

Fahrbares System für freistehende Fässer und Universalpaletten
Exzenterschneckenpumpe mit DN-50-Druckanschluss
Niedrige Drehzahl für schonende Förderung
Reinigungsanschluss DN 40
Nachfolgeplatten für konische, zylindrische und Überseefässer
Motorschutzschalter oder Frequenzumrichter
EPDM- oder NBR-Ausführung

Vorteile

Verkürzt Entleerungszeiten bei hohem Durchsatz
Restmenge unter 1 % – auch bei Fässern mit Aseptic Bag
Geringere Ausfahrhöhe als VISCOFLUX mobile S
FOOD-konforme medienberührte Werkstoffe erhältlich
Einfache Reinigung: Pumpe über separaten Anschluss spülbar
Mengenmessung mit FMO möglich

Technische Daten

Förderleistung	ca. 50 l/min; bis zu 70 l/min mit Frequenzumrichter – abhängig von Medium und Konfiguration
Geeignete Medien	hochviskose und pastöse Medien; konkrete Eignung nach individueller Auslegung
Restmenge	unter 1 %, bei Fässern mit Aseptic Bag bzw. Inliner unter 2 %
Fassformate	zylindrisch Ø 560 oder 571,5 mm; konisch Ø 550 mm oben / 515 mm unten; kleine Öffnung Ø 545 mm oben / 571,5 mm unten; jeweils mit oder ohne Inliner
Fahrwerk	890 mm Innenbreite; ca. 970 mm Gesamtbreite
Höhe	ca. 1,98 m eingefahren; max. 2,707 m mit Standardmotor bzw. 2,805 m mit Edelstahlmotor
Gewicht	ca. 203 kg in Beispielkonfiguration inkl. Prozessgerät, Pumpe, Nachfolgeplatte, Getriebemotor, Schlauch und Auslaufbogen
Hubkapazität	100 kg
Umgebungstemperatur	+5 bis +40 °C

Pumpe, Motor und Steuerung

Pumpenprinzip	Exzenterschneckenpumpe für hohe Förderleistung
Anschlüsse	Druckseite DN 50; Reinigungsanschluss DN 40
Stator / Dichtungen	EPDM oder NBR; medienberührte Werkstoffe für Lebensmittelkontakt gemäß Verordnung (EG) 1935/2004 und FDA CFR 21 erhältlich
Standardmotor	Getriebemotor 3 kW, 230–460 V, 50–60 Hz, IP 55, IE3; 257 U/min bei 50 Hz, 311 U/min bei 60 Hz
Edelstahlmotor	Getriebemotor 3 kW, IP 69K; 217 U/min bei 50 Hz, 262 U/min bei 60 Hz
Steuerung	Motorschutzschalter oder Frequenzumrichter; optionaler Endlagenschalter und externe Start-/Stopp-Funktion
Druckluft	6–8 bar, trocken, zum Ausfahren der Nachfolgeplatte
Antrieb Heben / Senken	Wartungsfreie Bleibatterie, 24 V / 9 Ah; Laden während des Betriebs bei angeschlossenem Netz

Alle Leistungswerte sind anwendungsabhängig. Die finale Auslegung erfolgt nach Medium, Viskosität, Temperatur, Fassgeometrie und gewünschter Förderstrecke.

Bedienung und Leistungsregelung

Motorschutzschalter oder Frequenzumrichter: Die Steuerung wird passend zur benötigten Förderleistung und zur Einbindung in den Prozess ausgewählt. Beide Varianten sind direkt am mobilen System angeordnet.

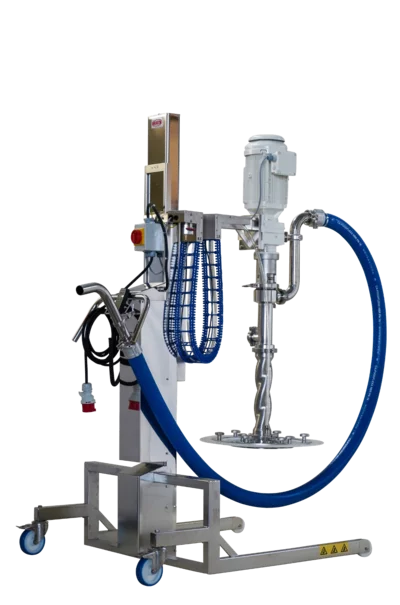

Motorschutzschalter: Einfache Ein-/Aus-Steuerung, ca. 50 l/min*

Der Motorschutzschalter dient zum Ein- und Ausschalten des Motors bei fest definierter Motordrehzahl.

Direkte, einfache Bedienung am System
Feste Motordrehzahl
Geeignet für Anwendungen mit konstantem Förderbedarf
Schutz- und Trennfunktion über den Hauptschalter

_{* Richtwerte aus den Beispielkonfigurationen. Der tatsächliche Förderstrom hängt von Medium, Temperatur, Schlauchführung und Systemauslegung ab.}

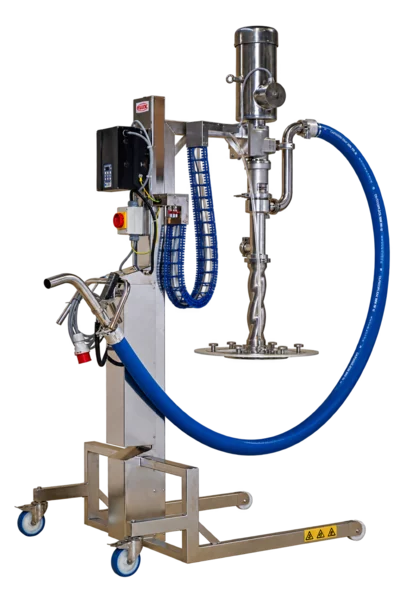

Frequenzumrichter: Variable Drehzahlregelung, ca. 70 l/min*

Der Frequenzumrichter ermöglicht das Starten und Stoppen des Motors sowie die Anpassung der Drehzahl an Medium und Prozess.

Stufenlose Anpassung der Motordrehzahl
Start und Stopp direkt am Bedienfeld
Mit optionalem Endlagenschalter kombinierbar
Externe Start-/Stopp-Funktion für automatisierte Prozesse möglich

_{* Richtwerte aus den Beispielkonfigurationen. Der tatsächliche Förderstrom hängt von Medium, Temperatur, Schlauchführung und Systemauslegung ab.}

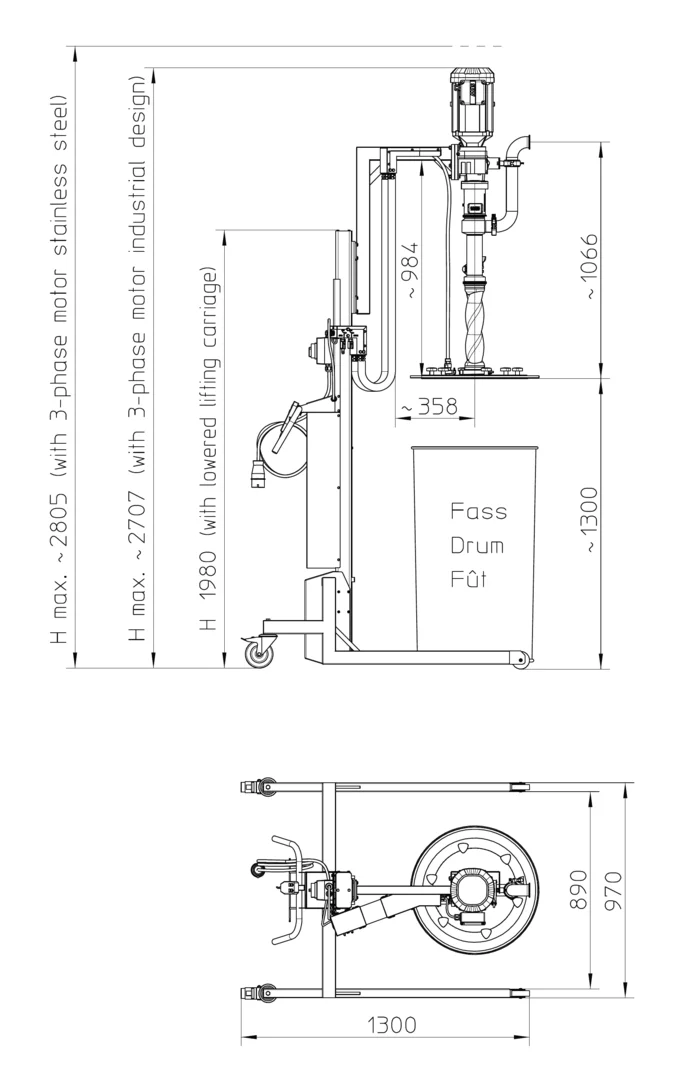

Abmessungen und Aufstellung

Die kompaktere Ausfahrhöhe erleichtert die Integration in Produktionsbereiche mit begrenzter Raumhöhe. Die konkrete Höhe hängt von der gewählten Motorausführung ab.

Gesamtlänge	ca. 1.300 mm
Fahrwerksbreite innen	ca. 890 mm
Gesamtbreite	ca. 970 mm
Höhe eingefahren	ca. 1.980 mm
Ausfahrhöhe Standardmotor	max. ca. 2.707 mm
Ausfahrhöhe Edelstahlmotor	max. ca. 2.805 mm
Hub über Fass	ca. 1.066 mm

_{Maße in Millimetern und als Richtwerte. Für die konkrete Anlagenplanung gilt das aktuelle technische Datenblatt beziehungsweise die freigegebene Maßzeichnung.}

Fördert auch Medien, die nicht selbst fließen

VISCOFLUX mobile HF wurde für Anwendungen entwickelt, in denen hochviskose Medien schneller aus 200-L-Fässern gefördert werden sollen.

Auslegung anfragen

Tomatenmarkkonzentrat

Beispielwert: ca. 50 l/min mit Motorschutzschalter.

Karamellpaste

Je nach Konfiguration sind bis zu 70 l/min möglich.

Cremes und Pasten

Niedrige Drehzahlen für schonende Förderung.

Fässer mit Inliner

Geringe Restmengen auch mit Aseptic Bags.

Weitere Medienbeispiele

Leim

Farben und Lacke

Öle

Lipgloss

Salben

Zahnpasta

Melasse

Tomatenmark

Saftkonzentrate

Zwei typische Beispielanwendungen und -Konfigurationen

Die tatsächlich erreichbare Förderleistung hängt von Medium, Temperatur, Schlauchführung und Systemauslegung ab. Die folgenden Konfigurationen zeigen die Auswahl für zwei typische pastöse Lebensmittel.

3x konzentriertes Tomatenmark fördern

Konfiguration mit Motorschutzschalter

ca. 50 l/min

Prozessgerät mit Fahrwerk 890 mm für freistehende Fässer und Universalpaletten für 4 Fässer
Exzenterschneckenpumpe für hohe Förderleistung
Anschluss Druckseite DN 50
Stator und Dichtungen in EPDM - für Lebensmittelkontakt gemäß Verordnung (EG) 1935/2004 und FDA CFR 21
Getriebemotor 3 kW, 230-460 V, 50-60 Hz, IP55, IE3, Lackierung cremeweiß, Drehzahl bei 50 Hz: 257 U/min bei 60 Hz: 311 U/min
Motorsteuerung über Motorschutzschalter
Nachfolgeplatte für konische Fässer
Lebensmittelschlauch DN 50
Auslaufbogen DN 38
Halterung für Auslaufbogen

Individuelle Auslegung anfragen

Karamellpaste fördern

Konfiguration mit Frequenzumrichter

bis 70 l/min

Prozessgerät mit Fahrwerk 890 mm für freistehende Fässer und Universalpaletten für 4 Fässer
Exzenterschneckenpumpe für hohe Förderleistung
Anschluss Druckseite DN 50
Reinigungsanschluss DN 40- Stator und Dichtungen in EPDM - für Lebensmittelkontakt gemäß Verordnung (EG) 1935/2004 und FDA CFR 21
Edelstahl Getriebemotor 3 kW, 230-460 V, 50-60 Hz, IP69k, IE3- Drehzahl bei 50 Hz: 217 U/min bei 60 Hz: 262 U/min
Motorsteuerung und Drehzahlregelung über Frequenzumrichter
Nachfolgeplatte für konische Fässer
Lebensmittelschlauch DN 50
Auslaufbogen DN 38
Halterung für Auslaufbogen

Individuelle Auslegung anfragen

VISCOFLUX mobile S oder HF?

Die HF-Ausführung erweitert die Einsatzmöglichkeiten der VISCOFLUX-Familie. Sie eignet sich insbesondere für Anwendungen, bei denen ein hoher Durchsatz und eine geringe Systemhöhe im Vordergrund stehen. Für Einsatzbereiche, die eine häufige vollständige Demontage sowie eine einfache und schnelle Reinigung der Pumpe erfordern, ist das VISCOFLUX mobile S die ideale Wahl.

Merkmal	VISCOFLUX mobile S	VISCOFLUX mobile HF

Auslegung	Einfache Zerlegbarkeit und Reinigung	Maximale Förderleistung
Förderleistung*	max. 25 l/min	max. 50 l/min; bis 70 l/min mit Frequenzumrichter
Entleerung 200-L-Fass*	ca. 8 min Pumpzeit	ca. 3–4 min Pumpzeit
Drehzahl	ca. 700 U/min	257 U/min bei 50 Hz; 311 U/min bei 60 Hz
Ausfahrhöhe	max. 3,150 m	2,707 m mit Standardmotor; 2,805 m mit Edelstahlmotor
Reinigung	Einfach zu zerlegen und zu reinigen	Reinigungsanschluss vorhanden; vollständige Demontage aufwendiger
Batch-Abfüllung (Chargenabfüllung)	Berührungslos über Drehzahlgeber	Mit Durchflussmesser FMO möglich
	VISCOFLUX mobile S im Detail	Angebot anfragen

_{* Vergleichswert für dreifach konzentriertes Tomatenmark. Der tatsächliche Förderstrom hängt von Medium, Temperatur, Schlauchführung und Systemkonfiguration ab. Fasswechselzeiten sind nicht enthalten.}
