VISCOPOWER
Exzenterschneckenpumpen
VISCOPOWER Exzenterschneckenpumpen fördern dünnflüssige bis hochviskose Medien schonend, pulsationsfrei und bei konstantem Druck – mit Förderdrücken bis 15 bar und Viskositäten bis 100.000 mPas. Sie eignen sich für Industrieanwendungen ebenso wie für hygienische Prozesse in Pharmazie, Lebensmittel und Kosmetik. Mobil oder stationär, vertikal oder horizontal.

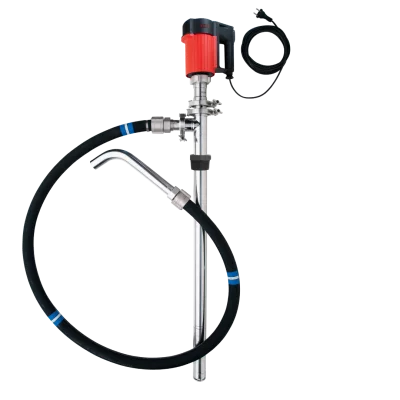

Pumpensets

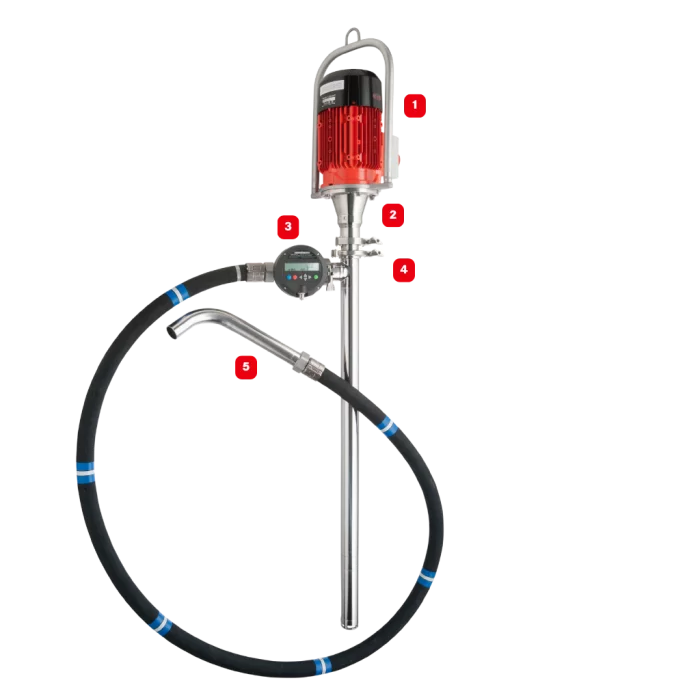

Vorkonfektionierte Sets bestehend aus Exzenterschneckenpumpe, Motor, Schlauch und Zubehör. Zur sofortigen Inbetriebnahme.
VISCOPOWER F 570
Leichte Variante mit Planetengetriebe. Für dünnflüssige bis hochviskose Medien bis 80.000 mPas sowie abrasive, noch fließfähige Medien.
VISCOPOWER F 580
Mit Lagerflansch für den Einsatz mit Asynchronmotoren, Stirnradgetriebemotoren und Druckluftmotoren. Für Medien bis 100.000 mPas.

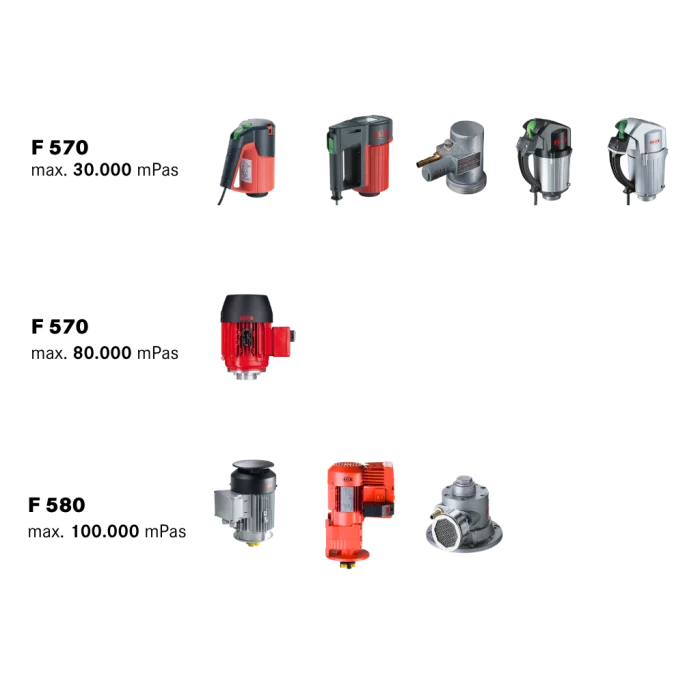

Motoren
Leistungsfähige Antriebsmotoren für Exzenterschneckenpumpen.
Fassentleerungssysteme
VISCOFLUX Fassentleerungssysteme für unter 1% Restmenge. Hochviskose Medien aus Deckelfässern schonend entleeren. Bis 500.000 mPas
Vorteile
Bis 15 bar Förderdruck
Das Verdrängerprinzip liefert konstanten Druck – auch bei wechselnden Viskositäten und langen Förderwegen.
Bis 100.000 mPas
Dünnflüssige bis hochviskose, pastenartige und abrasive Medien – schonend und pulsationsfrei.
Zerlegbar in 30 Sekunden
Schnell und einfach zu reinigen. Werkzeugloses Zerlegen der medienberührten Teile – totraumarme Konstruktion für Hygienebereiche.
Vier Rotor-Geometrien
Ein Pumpenrohr, vier Rotoren – von maximaler Förderleistung bis zur präzisen Dosierung.
Einsatzgebiete
Typische Anwendungen und Einsatzgebiete der FLUX Exzenterschneckenpumpen.
Lebensmittel & Pharma
Honig, Saftkonzentrate, Cremes und pharmazeutische Grundstoffe – konform nach EG 1935/2004, FDA und 3-A.
Industrieförderung
Farben, Lacke, Harze, Kleber und Schmierstoffe – VISCOPOWER F 570 in Getriebeausführung.
Hochviskose Medien
Pastenartige Substanzen bis 100.000 mPas fördern – schonend und pulsationsfrei mit VISCOPOWER F 580.
Fassentleerung
Hochviskose Medien aus Deckelfässern – in Kombination mit den Fassentleerungssystemen VISCOFLUX und VISCOPOWER.
Horizontale Förderung
Behälter ohne Zugang von oben – VISCOPOWER TR für den horizontalen Einsatz am Bodenauslauf.
Anwendungsberichte
Eine modulare Pumpe für dünnflüssige bis pastöse Medien – über Branchen hinweg.
Im Lebensmittelbereich gelten hohe Hygieneanforderungen – die VISCOPOWER erfüllt sie durch ihre totraumarme Konstruktion, eine geschlossene Gleitringdichtung und elektropolierte Oberflächen. Sie ist konform mit EG 1935/2004 und (EU) 10/2011, erfüllt FDA- und 3-A-Standards und entspricht den ATEX-Richtlinien. Typische Medien im Hygienebereich sind Tomatenmark, Saftkonzentrate, Honig und Melasse.
Bei der Herstellung von Mischgetränken auf Basis natürlicher Fruchtsaftkonzentrate ist eine schonende und hygienische Förderung entscheidend. Unsere Exzenterschneckenpumpe in Getriebeausführung sorgt für eine gleichmäßige Förderung – ideal für viskose Medien mit hohen Anforderungen an Hygiene und Reinigbarkeit. Die Pumpe lässt sich mit wenigen Handgriffen zerlegen und reinigen – für kurze Stillstandszeiten, sichere Prozesse und schnelle Wechsel zwischen verschiedenen Medien.
Die VISCOPOWER eignet sich für den Einsatz in Pharma und Kosmetik. Sie ist konform mit EG 1935/2004 und (EU) 10/2011, erfüllt FDA- und 3-A-Standards und entspricht den ATEX-Richtlinien. Die Konstruktion minimiert alle Toträume und verhindert so Ablagerungen und Medienverschleppung. Typische Medien in Pharma und Kosmetik sind Vaseline, Wollfett, Cremes und Salben.
Pumpentechnik im Detail
| F 570: Getriebevariante |
F 580: Motorflanschvariante |
|
Für mobile Förderaufgaben mit Druckluft-, Kollektor- oder bürstenlosen Motoren. Je nach Ausführung für Medien bis 80.000 mPas geeignet.
|
Für stationäre Anwendungen mit Asynchron-, Stirnradgetriebe- oder Druckluftmotoren.
|
 |
 |
Ein Pumpenrohr – vier verschiedene Rotor-Geometrien für unterschiedliche Anforderungen mit Zulassungen für FOOD, FDA, 3-A und ATEX.

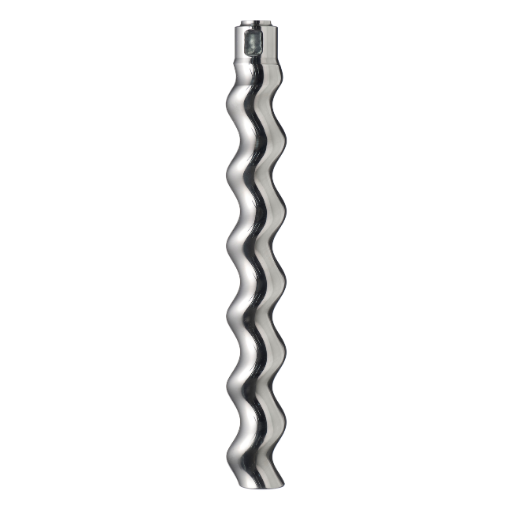

R17 |

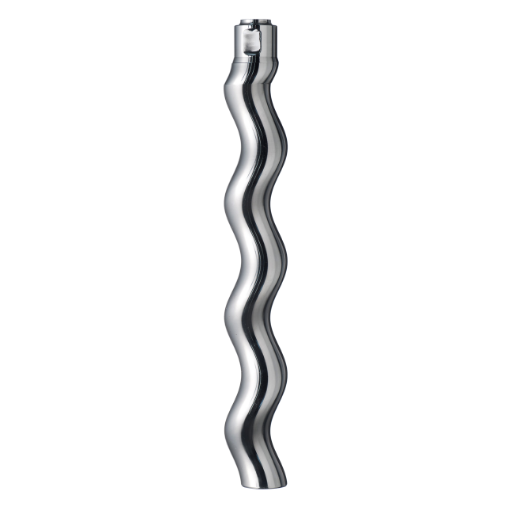

R33 |

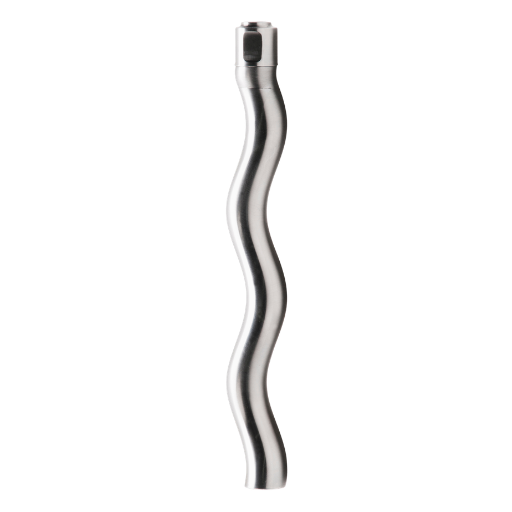

R52 |

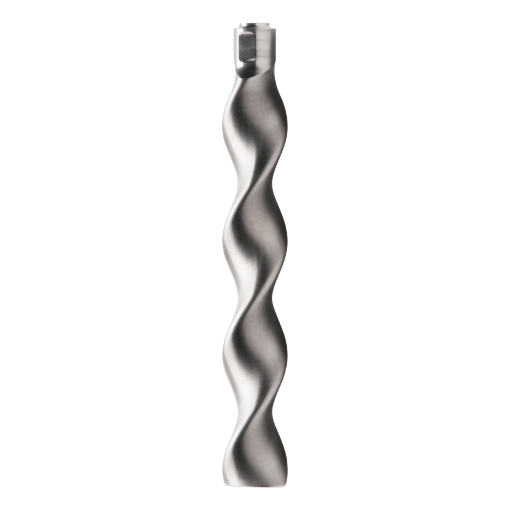

R83 |
 |
 |
 |
 |
|
|
|
|
PTFE
|
NBR hell
|
FKM
|
EPDM
|
|
Polytetrafluorethylen: Sehr gute chemische Beständigkeit, ideal für Lebensmittel sowie für pharmazeutische und kosmetische Produkte. |
Acrylnitril-Butadien-Kautschuk: Für Kraftstoffe, Mineralöle, Schmierfette, pflanzliche und tierische Fette und Öle, verdünnte Säure, Basen und Salzlösungen. |
Fluorkautschuk: Hervorragende Chemikalien-Beständigkeit – breites Einsatzspektrum |
Ethylen‑Propylen‑Dien |
|
Mit Zulassungen für: ATEX, FDA, FOOD |
Mit Zulassungen für: FDA, FOOD |
|
Mit Zulassungen für: FDA, FOOD |
Mögliche Dichtungswerkstoffe (O-Ringe) für VISCOPOWER Exzenterschneckenpumpen:
- FKM für eine allgemein gute Beständigkeit - mit Zulassungen für FDA und FOOD
- FFKM für höchste Beständigkeit - mit Zulassungen für FDA und FOOD
- NBR für Mineralöle
- EPDM (Ethylen‑Propylen‑Dien‑Kautschuk) für aggressive Reinigungsmittel
Ausführung |
F 570 (Getriebe i=16) |
F 570 (Getriebe i=7) |
F 580 (Lagerflansch) |
| Motoranbindung | Zweistufiges Planetengetriebe | Einstufiges Planetengetriebe mit Verdrehsicherung, um ein Verdrehen des Motors bei Vibrationen zu verhindern | Motorflansch |
| Antriebe | Kollektor-, Druckluft- oder bürstenlose Motoren | Schnelldrehende Asynchronmotoren | Asynchron-, Stirnradgetriebe- oder Druckluftmotoren |
| Viskosität max. | 30.000 mPas | 80.000 mPas | 100.000 mPas |
| Einsatz | Mobil, leicht | Mobil und stationär | Stationär, robust |

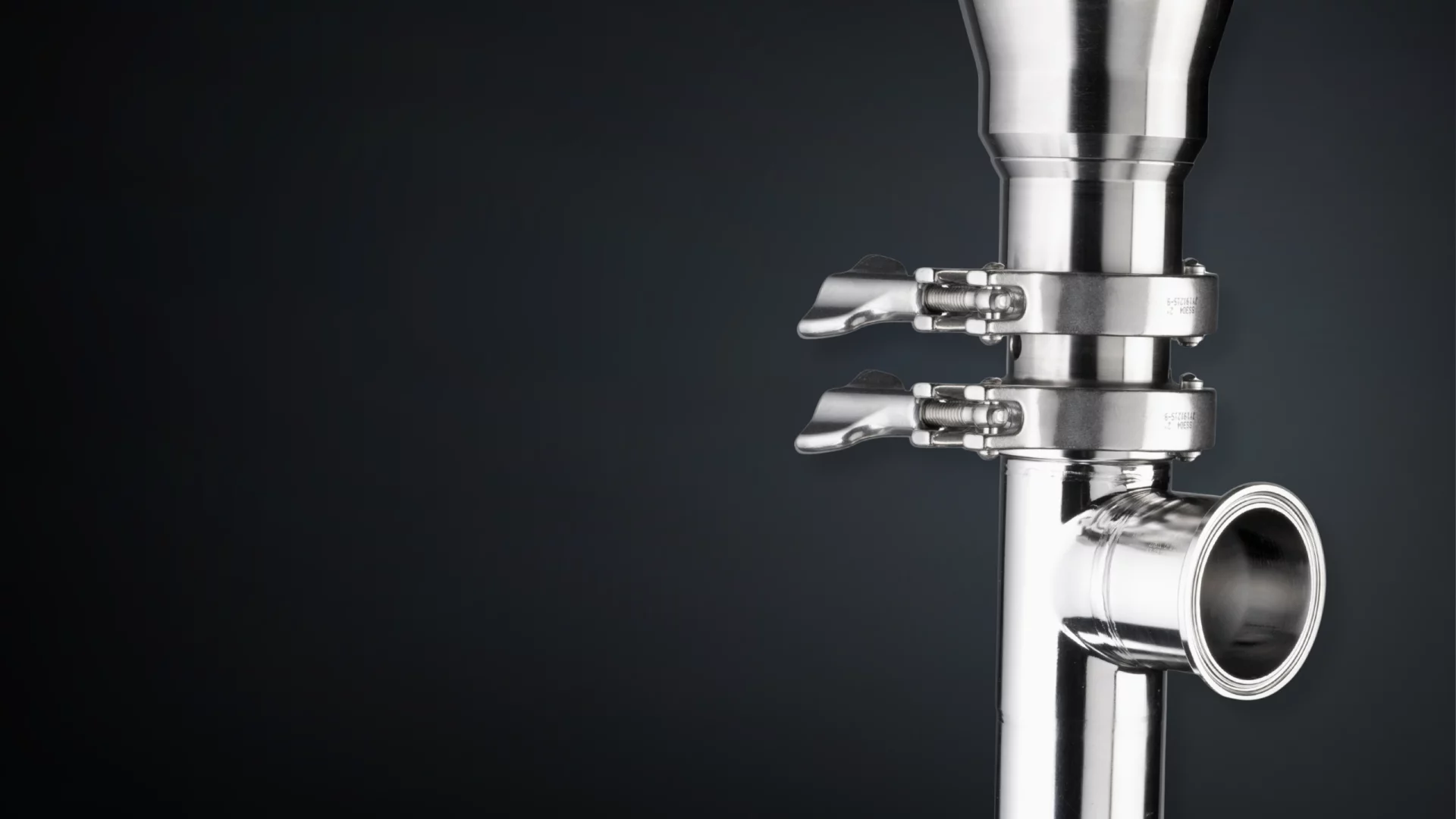

Dank dem Bajonettverschluss bei der Motorflanschvariante lässt sich die Pumpe
einfach am Motor einhängen und die Schrauben können dann festgezogen
werden, ohne die Pumpe halten zu müssen.

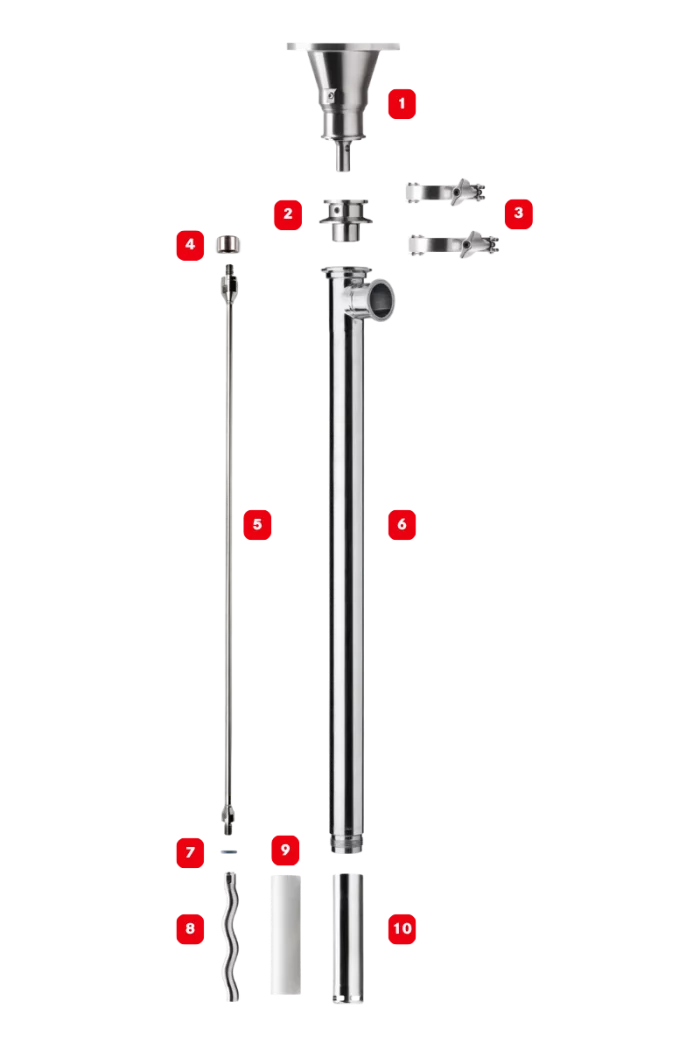

In 30 Sekunden zerlegt zur Reinigung
VISCOPOWER lässt sich ohne Werkzeug in rund 30 Sekunden zerlegen. Ideal für Anwendungen mit häufigen Produktwechseln und hohen Hygieneanforderungen.
Clamp am Pumpenrohr öffnen
Pumpenrohr entfernen
Statorgehäuse abschrauben
Stator entfernen
VISCOPOWER-Pumpen im Vergleich
Die wichtigsten Kennwerte und Merkmale im Überblick – für Auswahl und Vergleich.
Merkmal |
F 570
|
F 570
|
F 580
|
TR-Version
|
|
|
|
|
|
|
| Förderstrom max. | 80 l/min | |||
| Förderdruck max. | 15 bar | |||
| Ausführungen | Industrie oder Hygiene | |||
| Ex-Schutz |
Ausführungen mit Ex-Schutz erhältlich | |||
| FOOD / FDA / 3-A | Hygiene-Ausführunge erhältlich | |||
| Viskosität max. | 30.000 mPas | 80.000 mPas | 100.000 mPas | 100.000 mPas |
| Motoranbindung | Getriebe (zweistufig, i=16) | Getriebe (einstufig, i=7) | Lagerflansch | Getriebe oder Lagerflansch |
| Einsatzweise | Mobil oder stationär | Mobil oder stationär | Stationär | Mobil oder stationär |
| Antrieb |
|
|
|
Je nach Motoranbindung mit:
|
| Ideal für | Mobiler Einsatz, moderate Viskosität | Höhere Viskosität | Stationär, hohe Viskosität | Behälter mit Bodenauslass |
| F 570 (i16) | F 570 (i7) | F 580 | Anfrage | |
Der max. Förderstrom ist ein Prüfstandswert, gemessen mit Wasser bei 20 °C am Druckstutzen der Pumpe, ohne Anbauteile (Schlauch, Zapfpistole, Durchflussmesser). Der praktisch erzielbare Förderstrom ist kleiner und hängt von der individuellen Anwendung, den Medieneigenschaften sowie der Pumpenkonfiguration ab. Angaben mit Axialrotor, sofern nicht anders angegeben.
Downloads
Alle Dokumente und technische Unterlagen zu VISCOPOWER Exzenterschneckenpumpen.
Betriebsanleitungen
Betriebsanleitungen für alle VISCOPOWER Ausführungen.
Maßblätter
Abmessungen und Einbaumasse für die technische Planung und Konstruktion.
Datenblätter
Technische Spezifikationen, Abmessungen und Leistungsdaten.
Leistungskurven
Fördermenge, Förderhöhe und Leistungskennlinien für die exakte Pumpenauswahl.
Produktkatalog
Der vollständige FLUX-Katalog mit allen Baureihen, technischen Daten und Zubehör.
Broschüren
Produktbroschüren und Unternehmensinformationen zum Blättern und Herunterladen.
Zertifikate & Nachweise
Konformitätserklärungen, ATEX-/IECEx-Zertifikate sowie ISO-, REACH- und weitere Nachweise.
FAQ
Technik verstehen. Richtig auswählen. Wir unterstützen Sie bei Medium, Ausführung und Zubehör.
FLUX VISCOPOWER Exzenterschneckenpumpen sind für 200-l-Fässer und 1.000-l-IBCs ausgelegt – mobil oder stationär einsetzbar.
Die Eintauchtiefen der VISCOPOWER F 570 reichen von 400 bis 1.500 mm. Der F 580 wird als Motorflanschausführung auch stationär in Anlagen integriert.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen eignen sich für hochviskose, scherempfindliche und feststoffhaltige Medien:
- Lebensmittel: Molke, Joghurt, Fruchtkonzentrate, Schokolade, Tomatenmark.
- Kosmetik/Pharma: Cremes, Salben, Gele, Lotionen.
- Chemie: Farben, Lacke, Klebstoffe, Dispersionen, Harze.
- Industrie: Öle, Schmierfette, Pasten.
Die Förderung erfolgt pulsationsarm und scherarm – die Medienstruktur bleibt erhalten.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
Ja. FLUX VISCOPOWER Exzenterschneckenpumpen sind in FOOD-Ausführung erhältlich:
- EG 1935/2004 (europäische Lebensmittelkontaktverordnung)
- FDA CFR 21 (US-amerikanische Zulassung)
- 3-A Sanitary Standards
Diese Zertifikate gelten für die VISCOPOWER F 570 und F 580 in den entsprechenden Ausführungen.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX Exzenterschneckenpumpen sind nicht für Dauerlauf bzw. 24-Stunden-Betrieb ausgelegt. Der Grund ist die verbaute Gleitringdichtung, die als Verschleißteil bei kontinuierlichem Betrieb stark beansprucht würde.
Technischer Hintergrund:
- Exzenterschneckenpumpen arbeiten mit einer Gleitringdichtung.
- Diese ist ein Verschleißteil und benötigt Pausen zwischen den Betriebszyklen.
- Ein permanenter 24-Stunden-Betrieb würde den Verschleiß deutlich erhöhen.
Empfohlener Einsatz:
- Für diskontinuierliche Förderaufgaben mit angepassten Einschaltzeiten.
- Nicht für Prozesse empfohlen, die einen durchgehenden Dauerbetrieb erfordern.
Alternative Lösungen für Dauerbetrieb:
- Magnetkreiselpumpen (FLUX MAGSON): Dichtungslos, für aggressive Medien, geeignet für Dauerlauf.
- Tauchkreiselpumpen (z. B. FLUX Baureihe 600 und 700): Robuste Bauweise, wartungsarm, kontinuierlicher Betrieb möglich.
- Filter- und Kreislaufsysteme mit Kreiselpumpen: Für Anwendungen mit konstantem Durchsatz.
Mehr Informationen zu FLUX Exzenterschneckenpumpen und deren Einsatzgrenzen.
Das 3-A-Symbol kennzeichnet die Einhaltung von Hygienestandards für Lebensmittel- und Pharmaprozesse nach US-amerikanischer Norm. Es bestätigt, dass alle produktberührenden Flächen glatt, reinigbar und frei von Toträumen sind.
FLUX VISCOPOWER F 570 ist mit 3-A-Zertifizierung erhältlich – zusätzlich zu EG 1935/2004 und FDA CFR 21.
Verwendete Produkte: FLUX VISCOPOWER F 570
Die Exzenterschneckenpumpe fördert das Medium in geschlossenen Kammern, die sich gleichmäßig entlang des Stators bewegen. Dadurch entsteht ein kontinuierlicher, nahezu pulsationsfreier Volumenstrom.
Vorteile:
- Scherempfindliche Medien (z. B. Cremes, Emulsionen, Lebensmittelpasten) werden nicht beschädigt.
- Gleichmäßige Förderung ermöglicht präzise Dosierung.
- Keine Druckschläge in der Leitung.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen werden als Tauchpumpe von oben in das Gebinde eingeführt. Eintauchtiefe F 570: 400–1.500 mm.
- Fester, spannungsfreier Anschluss an die Druckleitung.
- Passende Schläuche und Armaturen für das jeweilige Medium wählen.
- Bei Ex-Zonen: Gesamtes System auf ATEX-Konformität abstimmen.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
Eine Exzenterschneckenpumpe ist eine Verdrängerpumpe, bei der ein schraubenförmiger Rotor in einem elastischen Stator rotiert. Durch die exzentrische Drehbewegung entstehen geschlossene Kammern, die das Medium gleichmäßig, pulsationsarm und ohne Scherbelastung fördern.
FLUX bietet die VISCOPOWER-Baureihe:
- VISCOPOWER F 570: Förderstrom bis 80 l/min, Förderdruck bis 15 bar, Viskosität bis 80.000 mPas. Eintauchtiefen 400–1.500 mm.
- VISCOPOWER F 580: Motorflanschausführung, Viskosität bis 100.000 mPas, Förderhöhe bis 80 mWs.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen fördern bis zu 80 l/min.
- VISCOPOWER F 570: bis 80 l/min, Förderdruck bis 15 bar. Getriebeübersetzung 1:16 oder 1:7.
- VISCOPOWER F 580: bis 80 l/min, Förderhöhe bis 80 mWs. Motorflanschausführung.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen fördern Medien bis 100.000 mPas:
- VISCOPOWER F 570: bis 80.000 mPas
- VISCOPOWER F 580: bis 100.000 mPas
Typische Medien: Pasten, Cremes, Farben, Lacke, Klebstoffe, Lebensmittel (Molke, Joghurt), Öle. Die Förderung erfolgt pulsationsarm und scherarm.
Für noch höhere Viskositäten (bis 500.000 mPas), wie z.B: Tomatenmark oder Vaseline sind die FLUX Fassentleerungssysteme VISCOFLUX geeignet.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen erreichen einen Förderdruck bis 15 bar (F 570) bzw. eine Förderhöhe bis 80 mWs (F 580).
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FLUX VISCOPOWER Exzenterschneckenpumpen können elektrisch oder pneumatisch betrieben werden.
- Elektrisch: Verschiedene Motorleistungen, Getriebeübersetzung (F 570: 1:16 oder 1:7).
- Pneumatisch: Für Ex-Bereiche oder flexible Einsätze.
- Ex-Schutz: ATEX-zertifizierte Versionen verfügbar (II 1/2 G Ex h IIB T4...T3).
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
Rotor und Stator sind die primären Verschleißteile und werden bei Bedarf getauscht. Die Pumpe ist modular aufgebaut – Rotor/Stator-Wechsel ohne Ausbau der gesamten Pumpe möglich.
Wartungsintervalle hängen von Medium, Viskosität und Betriebsstunden ab.
Verwendete Produkte: FLUX VISCOPOWER F 570, FLUX VISCOPOWER F 580
FAQs!I190
Empfehlung nach Viskosität:
- Bis 1.200 mPas: Fasspumpe Baureihe 400 (F 424, F 430)
- Bis 100.000 mPas: VISCOPOWER (F 570, F 580) – pulsationsarm und scherarm.
- Bis 500.000 mPas: VISCOFLUX Fassentleerungssysteme (lite, mobile S) – Nachfolgeplatte und Prozessdichtung, < 1 % Restmenge.
Verwendete Produkte: FLUX VISCOPOWER, FLUX VISCOFLUX
