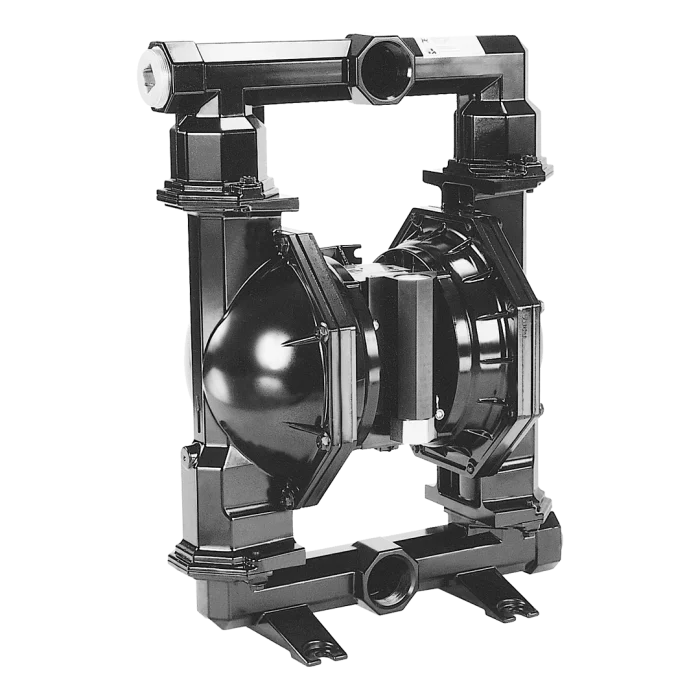

Druckluft-Membranpumpe FDM 50

Für Fördermengen bis 650 l/min

Die Druckluft-Membranpumpe FDM 50 fördert niederviskose bis hochviskose Medien bis 650 l/min.
Die gespritzte Ausführung ist selbstansaugend, trockenlaufsicher und eignet sich für abrasive Medien, Feststoffe sowie Flüssigkeiten mit hohem Gasanteil.

Technische Daten
Downloads

Beratung oder Angebot anfragen

Merkmale

Gespritzte Ausführung
Im trockenen Zustand selbstansaugend
Trockenlaufsicher
Förderleistung über Luftdruck regelbar
Kein Bypass erforderlich
Überflutbare Pumpenausführung
Zwangsumsteuerung für sicheren Wiederanlauf
Ölfreier Betrieb
Regelventil unempfindlich gegen Fremdstoffe in der Luft
Für Feststoffgrößen bis max. 6,4 mm
In Kunststoff und als Metallversion erhältlich
Auch in Ex-Ausführung erhältlich

Vorteile

Fördert abrasive, aggressive und viskose Medien prozesssicher
Ermöglicht hohe Fördermengen bis 650 l/min
Regelt die Förderleistung stufenlos über den Luftdruck
Startet zuverlässig aus jeder Abschaltposition
Arbeitet blockadesicher ohne zusätzlichen Bypass
Reduziert Wartungsaufwand durch ölfreien Betrieb
Unterstützt servicefreundliche Abläufe im Betrieb
Bietet Materialvarianten für unterschiedliche Medien
Eignet sich für brennbare Medien in entsprechender Ex-Ausführung

Medienbeispiele

Alkohole im Pharmabereich
Benzine
Chlorbleichlauge
Reinigungsmittel
Beizen
Abwasser
Abrasive Medien
Aggressive Medien
Leicht brennbare Medien
Viskose Medien

Technische Daten FDM 50 Kunststoff + Metall

Merkmal	Angabe	Leistungsdiagramm

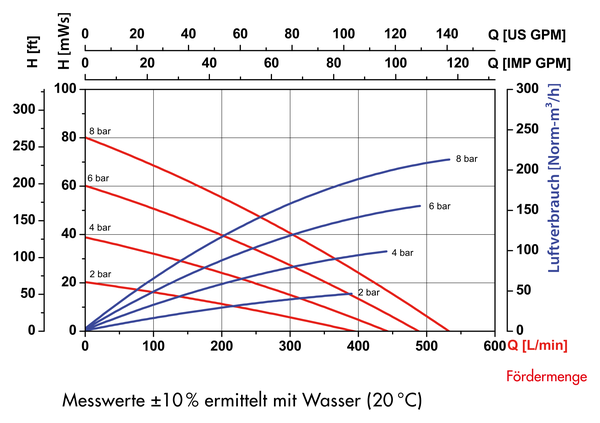

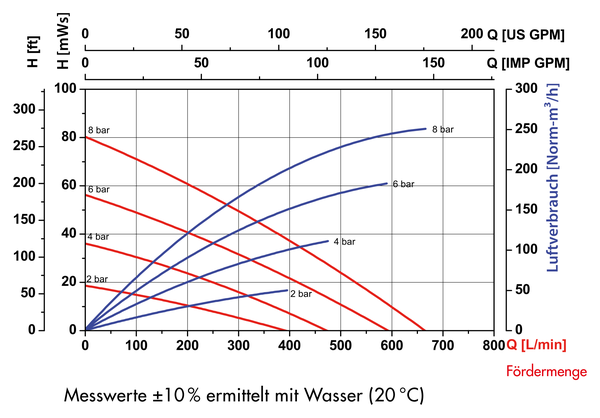

Förderstrom	max. 650 l/min¹	Kunststoffausführung: Metallausführung:
Förderdruck	max. 8 bar
Betriebsdruck	max. 8 bar
Ansaughöhe trocken	max. 4,2 m¹
Saughöhe produktgefüllt	max. 7,6 m¹
Feststoffgröße	max. 6,4 mm
Viskosität	min. 1 mPas bis max. 15.000 mPas²
Gehäuse-Materialien	Aluminium, Grauguss, Polypropylen, Polyvinylidenfluorid, Edelstahl
Medien / Fluide	Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien
Anschluss Druckstutzen	G 2 oder Flansch 2"
Anschluss Saugstutzen	G 2 oder Flansch 2"
Einsatzbereich	Ex

¹ Abhängig von Pumpenausführung, Betriebsdruck und Medium
² Abhängig vom Fließverhalten des Mediums

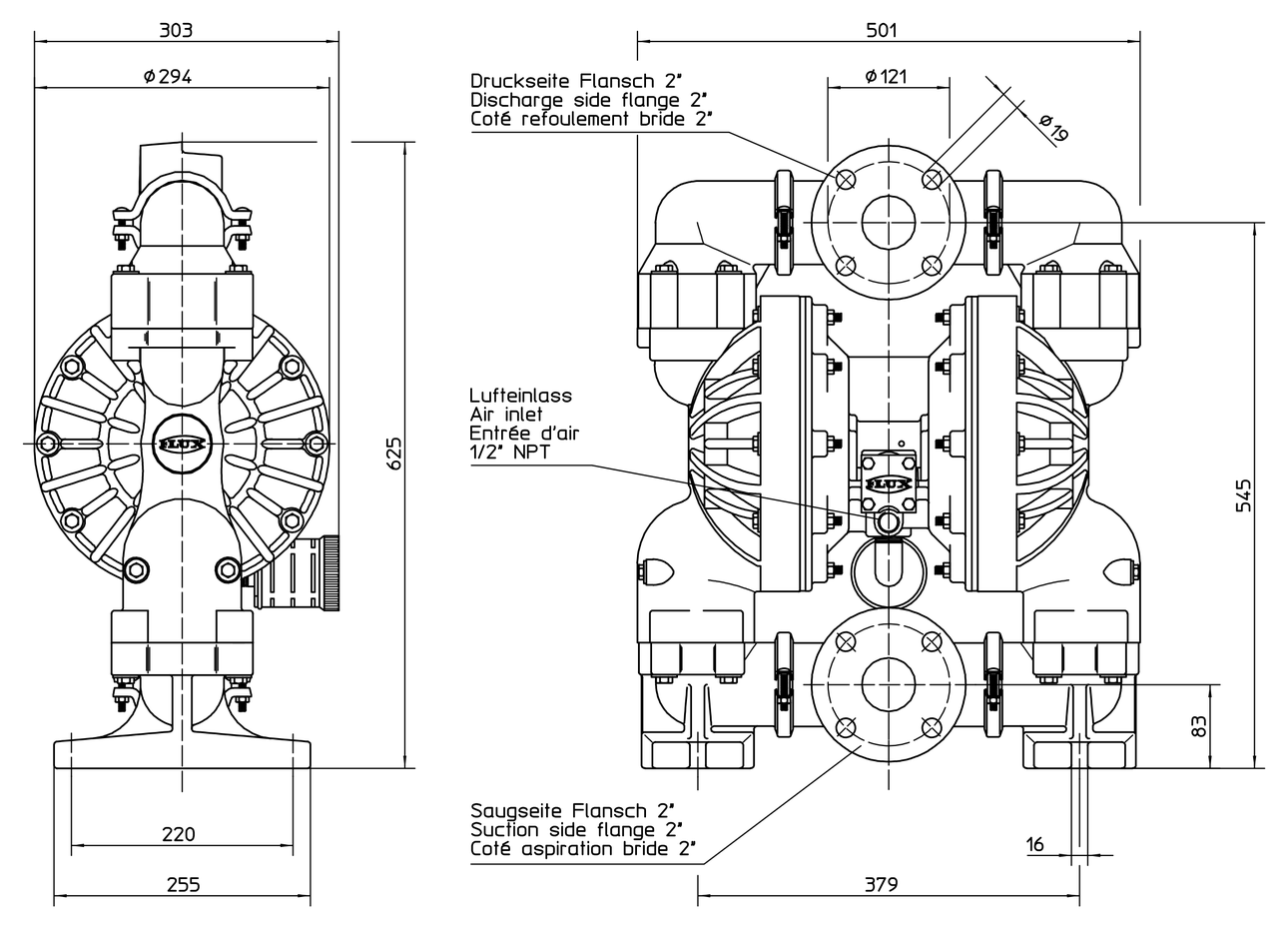

Abmessungen [mm] FDM 50 Kunststoffausführung

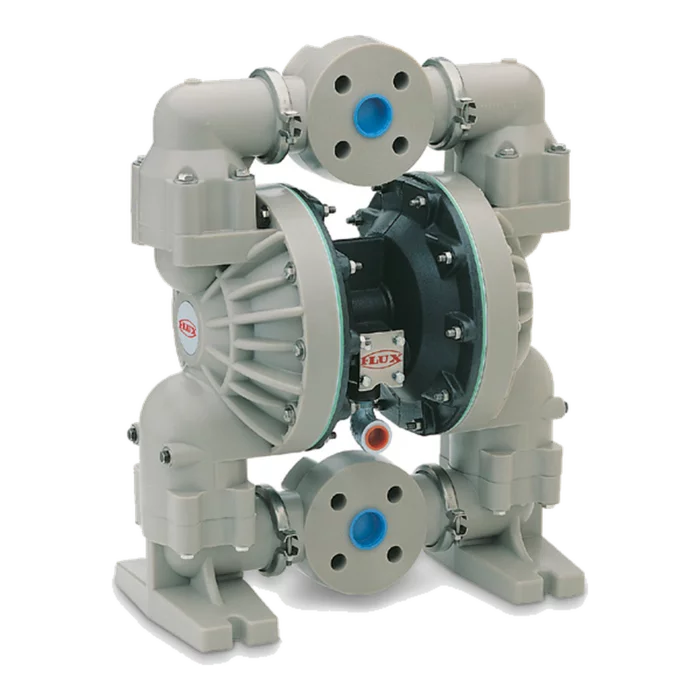

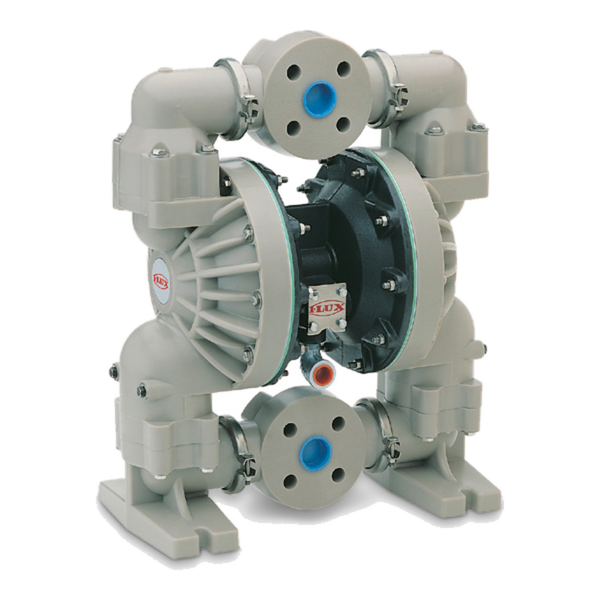

FDM 50 Kunststoffausführung

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 50 PP/AA	Polypropylen	Santopren	Santopren	PP	EPDM	28,1 kg	10-M50 40 010
FDM 50 PP/TT	Polypropylen	PTFE	PTFE	PP	PTFE	28,1 kg	10-M50 40 100
FDM 50 PVDF/TT	Polyvinylidenfluorid	PTFE	PTFE	PVDF	PTFE	41,7 kg	10-M50 60 000

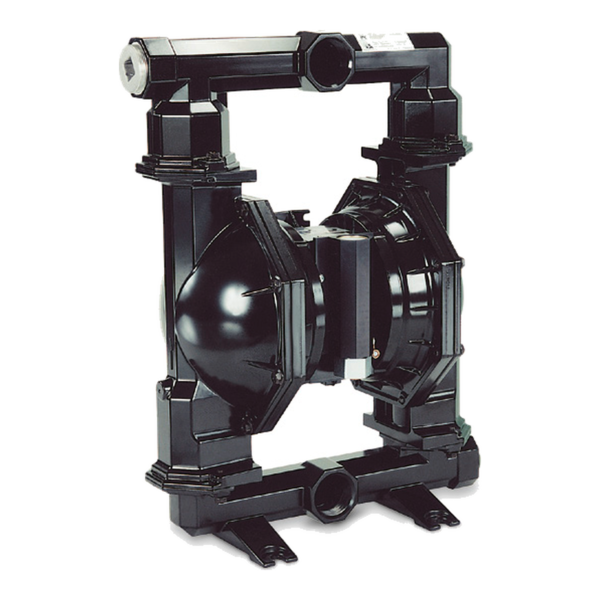

FDM 50 Metallausführung

Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 50 AL/NN	Aluminium	NBR	NBR	NBR	–	41,5 kg	10-M50 10 200
FDM 50 AL/TT	Aluminium	PTFE	PTFE	PVDF	PTFE	41,5 kg	10-M50 10 300
FDM 50 S/TT	Edelstahl	PTFE	PTFE	PVDF	PTFE	68,0 kg	10-M50 20 300
FDM 50 GG/TT	Grauguss	PTFE	PTFE	PVDF	PTFE	66,9 kg	10-M50 30 300
