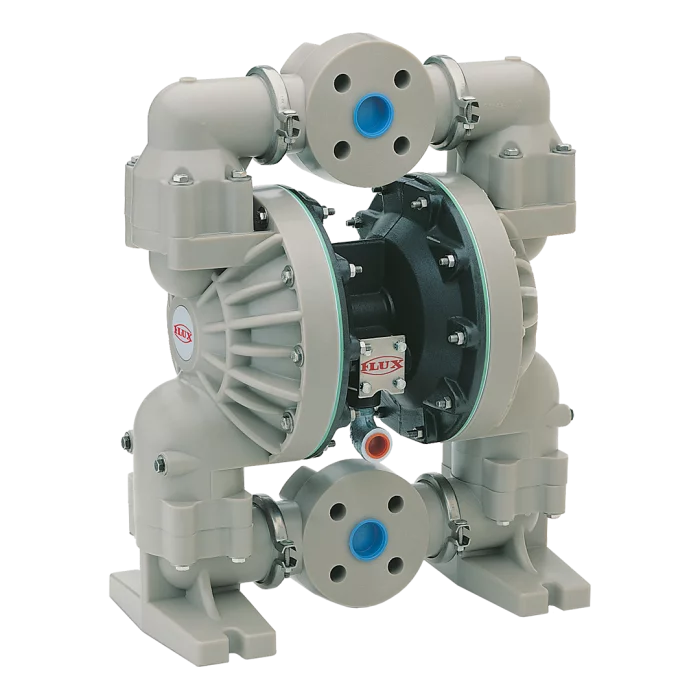

Druckluft-Membranpumpe FDM 40

Für Fördermengen bis 380 l/min

The FDM 40 diaphragm pump pumps low- to high-viscosity fluids at flow rates of up to 380 l/min.
The injection-moulded version is self-priming, protected against dry running and suitable for abrasive fluids, solids and liquids with a high gas content.

Technische Daten
Downloads

Beratung oder Angebot anfragen

Merkmale

Gespritzte Ausführung
Im trockenen Zustand selbstansaugend
Trockenlaufsicher
Förderleistung über Luftdruck regelbar
Kein Bypass erforderlich
Überflutbare Pumpenausführung
Zwangsumsteuerung für sicheren Wiederanlauf
Ölfreier Betrieb
Regelventil unempfindlich gegen Fremdstoffe in der Luft
Für Feststoffgrößen bis max. 6,4 mm
In Kunststoff und als Metallversion erhältlich
Auch in Ex-Ausführung erhältlich

Vorteile

Fördert abrasive, aggressive und viskose Medien prozesssicher
Ermöglicht hohe Fördermengen bis 380 l/min
Regelt die Förderleistung stufenlos über den Luftdruck
Startet zuverlässig aus jeder Abschaltposition
Arbeitet blockadesicher ohne zusätzlichen Bypass
Reduziert Wartungsaufwand durch ölfreien Betrieb
Unterstützt servicefreundliche Abläufe im Betrieb
Bietet Materialvarianten für unterschiedliche Medien
Eignet sich für brennbare Medien in entsprechender Ex-Ausführung

Medienbeispiele

Alkohole im Pharmabereich
Benzine
Chlorbleichlauge
Reinigungsmittel
Beizen
Abwasser
Abrasive Medien
Aggressive Medien
Leicht brennbare Medien
Viskose Medien

Technische Daten FDM 40 Kunstoff und Metall

Merkmal	Angabe
Förderstrom	max. 380 l/min¹ (Metallausführung: 340 l/min¹)	Kunststoffausführung: Metallausführung:
Förderdruck	max. 8 bar
Betriebsdruck	max. 8 bar
Ansaughöhe trocken	max. 6,0 m¹
Saughöhe produktgefüllt	max. 7,6 m¹
Feststoffgröße	max. 6,4 mm
Viskosität	min. 1 mPas bis max. 15.000 mPas²
Gehäuse-Materialien	Aluminium, Grauguss, Polypropylen, Polyvinylidenfluorid, Edelstahl
Medien / Fluide	Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien
Anschluss Druckstutzen	G 1 1/2 oder Flansch 1 1/2"
Anschluss Saugstutzen	G 1 1/2 oder Flansch 1 1/2"
Einsatzbereich	Ausführungen für Ex-Anwendung verfügbar

¹ abhängig von Pumpenausführung, Betriebsdruck und Medium
² abhängig vom Fließverhalten des Mediums

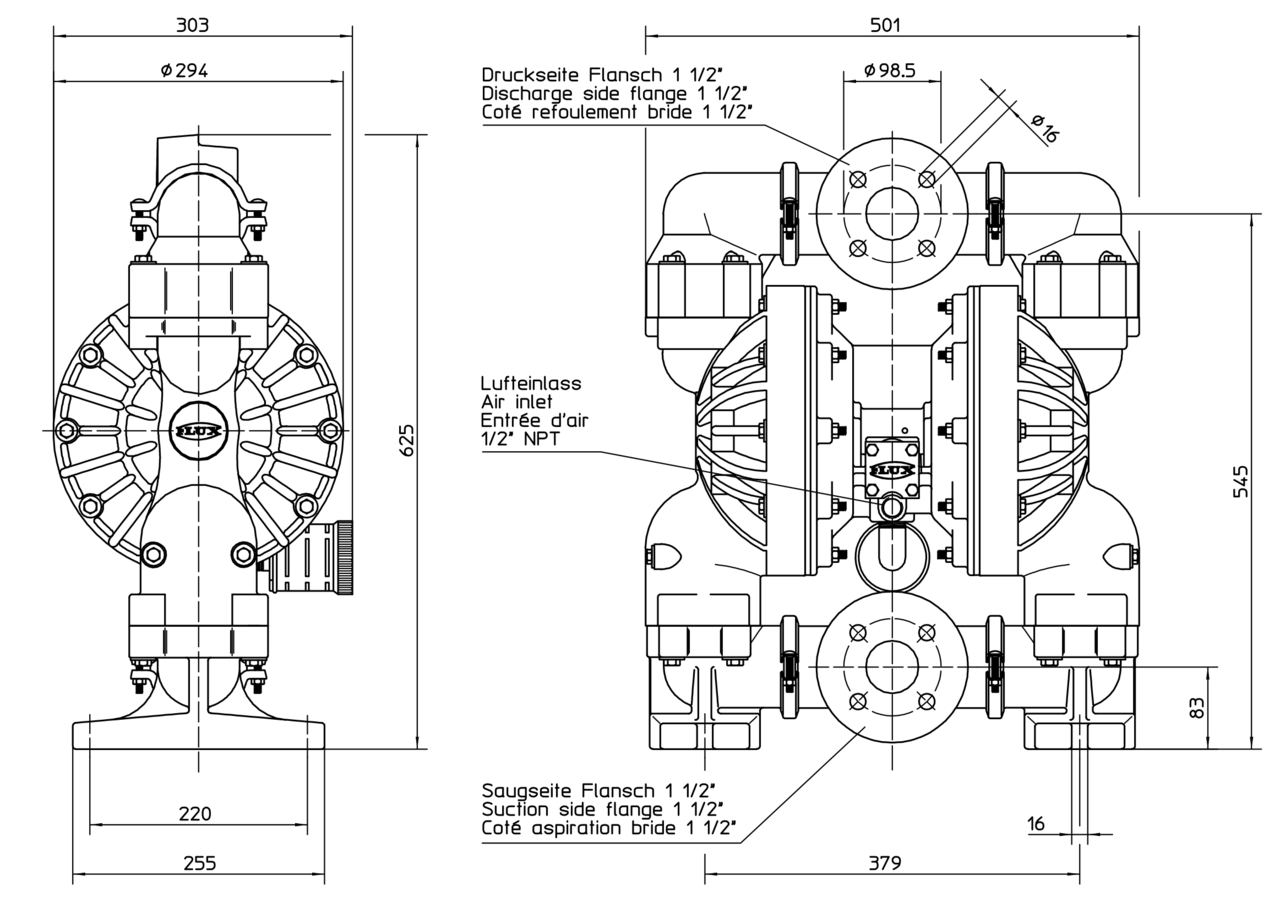

Abmessungen [mm] FDM 40 Kunststoffausführung

FDM 40 Kunststoffausführung

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 40 PP/AA	Polypropylen	Santopren	Santopren	PP	EPDM	28,1 kg	10-M40 40 010
FDM 40 PP/TT	Polypropylen	PTFE	PTFE	PP	PTFE	28,1 kg	10-M40 40 100
FDM 40 PVDF/TT	Polyvinylidenfluorid	PTFE	PTFE	PVDF	PTFE	41,7 kg	10-M40 60 000

FDM 40 Metallausführung

Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 40 AL/NN	Aluminium	NBR	NBR	AL	NBR	23,4 kg	10-M40 10 000
FDM 40 AL/TT	Aluminium	PTFE	PTFE	AL	PTFE	23,4 kg	10-M40 10 100
FDM 40 S/TT	Edelstahl	PTFE	PTFE	Edelstahl	PTFE	38,3 kg	10-M40 20 100
FDM 40 GG/NN	Grauguss	NBR	NBR	PP	NBR	36,1 kg	10-M40 30 000

Passende Pumpe gefunden?

Wir prüfen Medium, Förderleistung und Werkstoffe und empfehlen eine passende Konfiguration.

Produkt anfragen

Downloads

Die wichtgsten Dokumente und technische Unterlagen auf einen Blick.

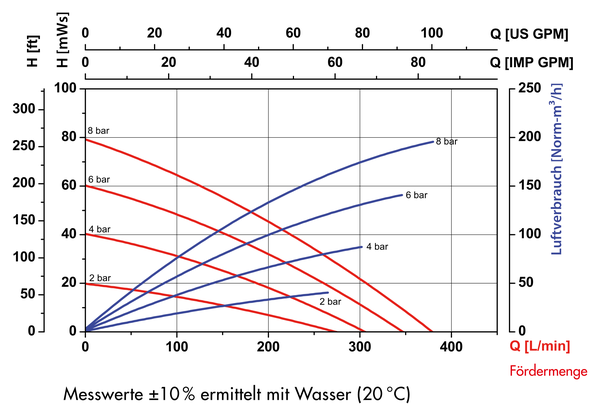

Druckluft-Membranpumpe FDM 40 PP-PVDF – Leistungskurven

PDF

49.52 KB

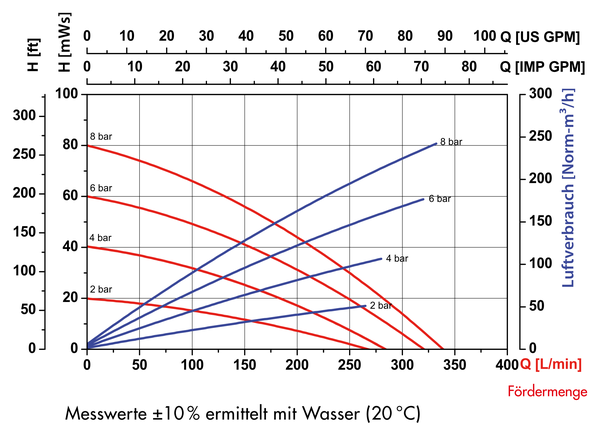

Druckluft-Membranpumpe FDM 40 AL-S-GG – Leistungskurven
