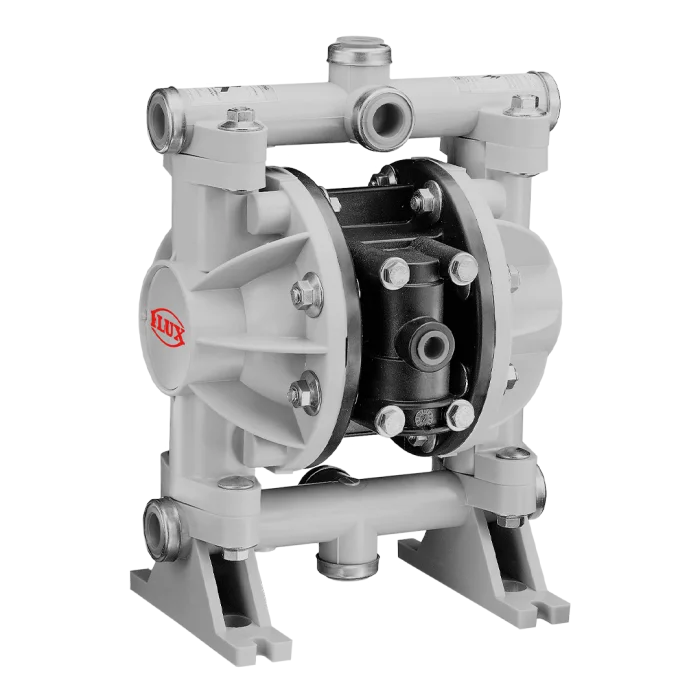

Druckluft-Membranpumpe FDM 12

Für Fördermengen bis 55 l/min

The FDM 12 diaphragm pump pumps low- to high-viscosity fluids at a flow rate of up to 55 l/min.
The injection-moulded version is self-priming, dry-run-proof and suitable for abrasive fluids, solids and liquids with a high gas content.

Tecnical Data
Downloads

Beratung oder Angebot anfragen

Merkmale

Gespritzte Ausführung
Im trockenen Zustand selbstansaugend
Trockenlaufsicher
Förderleistung über Luftdruck regelbar
Kein Bypass erforderlich
Überflutbare Pumpenausführung
Zwangsumsteuerung für sicheren Wiederanlauf
Ölfreier Betrieb
Regelventil unempfindlich gegen Fremdstoffe in der Luft
Für Feststoffgrößen bis max. 2,4 mm
In Kunststoff und als Metallversion erhältlich
Auch in Ex-Ausführung erhältlich

Vorteile

Fördert abrasive, aggressive und viskose Medien prozesssicher
Ermöglicht stufenlos regelbaren Betrieb über den Luftdruck
Startet zuverlässig aus jeder Abschaltposition
Arbeitet blockadesicher ohne zusätzlichen Bypass
Reduziert Wartungsaufwand durch ölfreien Betrieb
Unterstützt servicefreundliche Abläufe im Betrieb
Bietet Materialvarianten für unterschiedliche Medien
Eignet sich für brennbare Medien in entsprechender Ex-Ausführung

Medienbeispiele

Alkohole im Pharmabereich
Benzine
Chlorbleichlauge
Reinigungsmittel
Beizen
Abwasser
Abrasive Medien
Aggressive Medien
Leicht brennbare Medien
Viskose Medien

Technische Daten FDM 12 Kunststoff + Metall

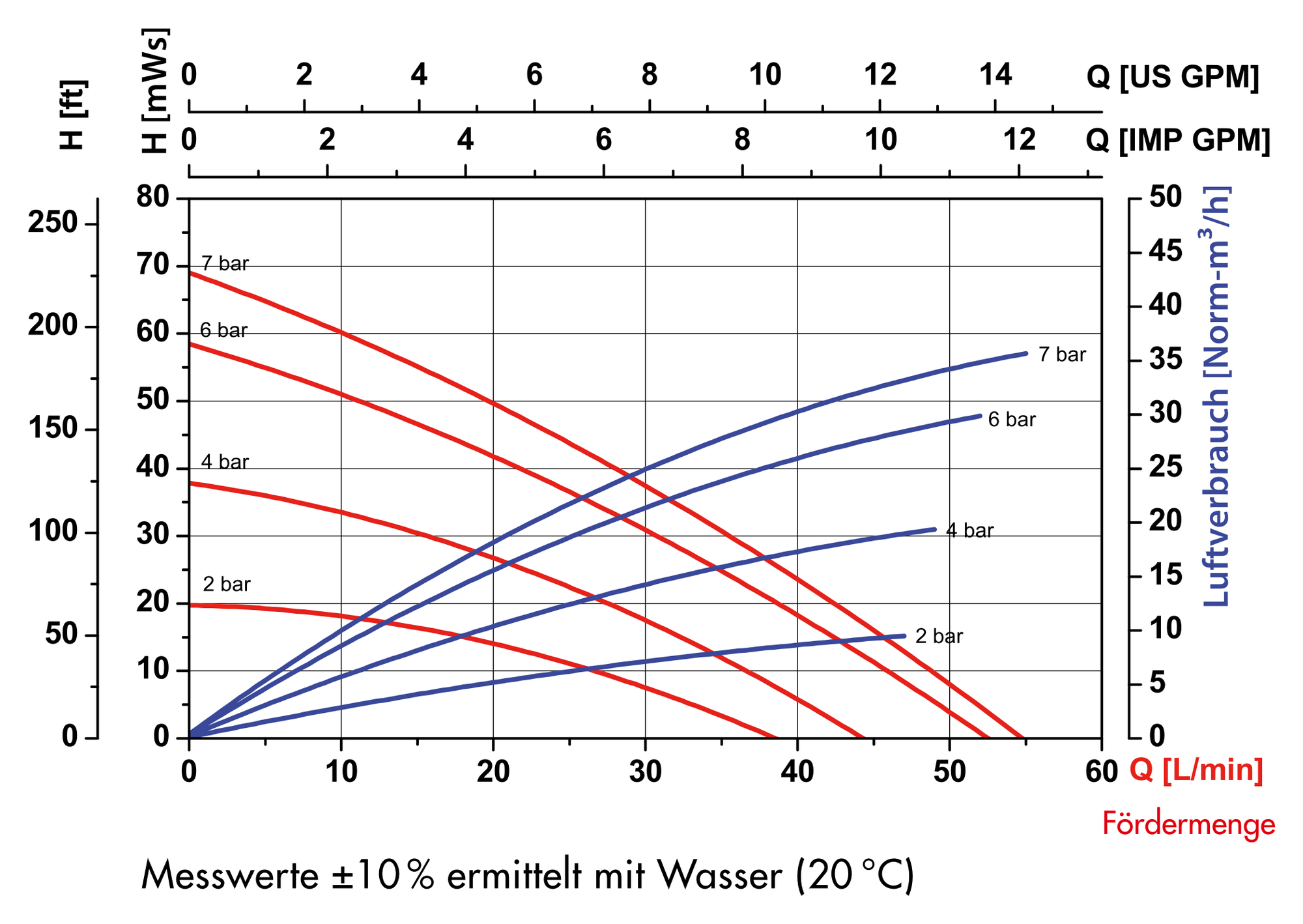

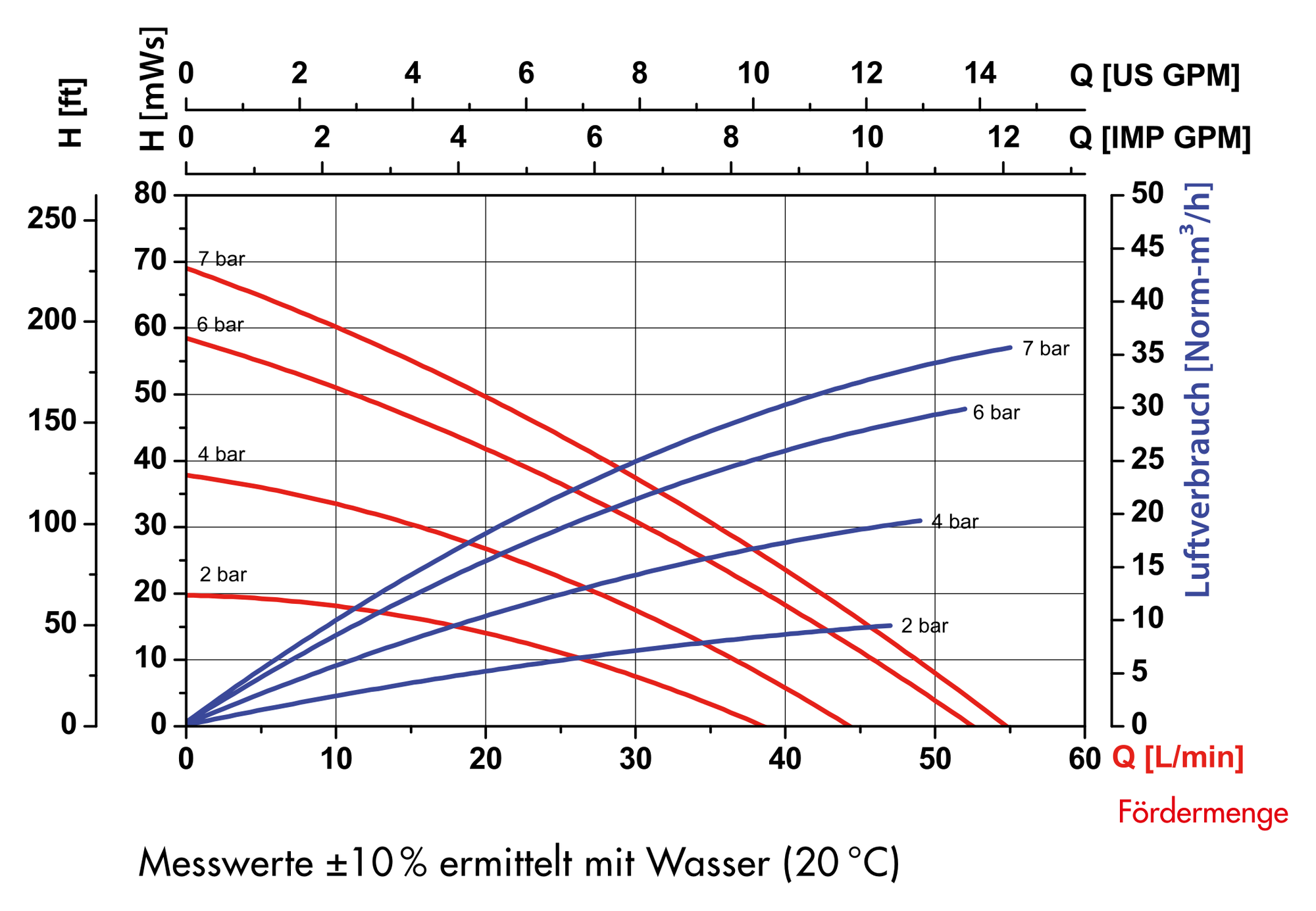

Merkmal	Angabe	Leistungsdiagramm
Förderstrom	max. 50 l/min¹ (Metallausführung: 55 l/min¹)	Kunststoffausführung: Metallausführung:
Förderdruck	max. 7 bar
Betriebsdruck	max. 7 bar (Metallausführung: 8 bar)
Ansaughöhe trocken	max. 3 m¹
Saughöhe produktgefüllt	max. 7,6 m¹
Feststoffgröße	max. 2,4 mm
Viskosität	min. 1 mPas bis max. 15.000 mPas²
Gehäuse-Materialien	Acetal leitfähig, Aluminium, Polypropylen, Polyvinylidenfluorid, Edelstahl
Medien / Fluide	Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien
Anschluss Druckstutzen	1/2" NPT
Anschluss Saugstutzen	1/2" NPT
Einsatzbereich	Ausführungen für Ex-Anwendung verfügbar

¹ abhängig von Pumpenausführung, Betriebsdruck und Medium
² abhängig vom Fließverhalten des Mediums

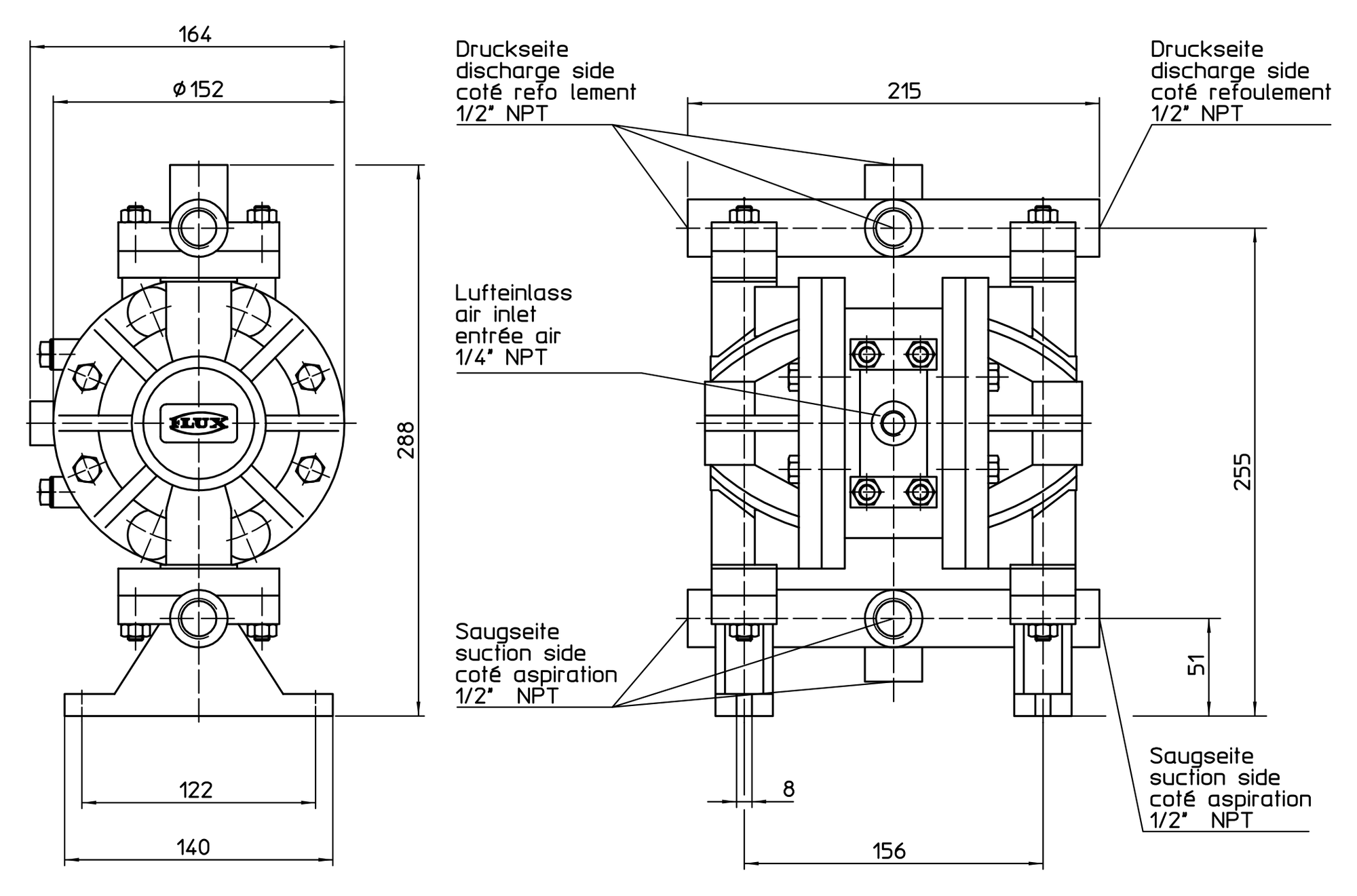

Abmessungen [mm] FDM 12 Kunststoff + Metall

asset_image

FDM 12 Kunststoffausführung

Typ	Ex	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 12 PP/CC	-	Polypropylen	CR	CR	PP	NBR	3,4 kg	10-M12 40 010
FDM 12 PP/AA	-	Polypropylen	Santopren	Santopren	PP	EPDM	3,4 kg	10-M12 40 210
FDM 12 PP/TT	-	Polypropylen	PTFE	PTFE	PP	PTFE	3,4 kg	10-M12 40 110
FDM 12 PVDF/TT	-	Polyvinylidenfluorid	PTFE	PTFE	PVDF	PTFE	4,7 kg	10-M12 60 010
FDM 12 AC/TS*		Acetal leitfähig	PTFE	Edelstahl	Edelstahl	FFKM	4,0 kg	10-M12 50 010

*Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.

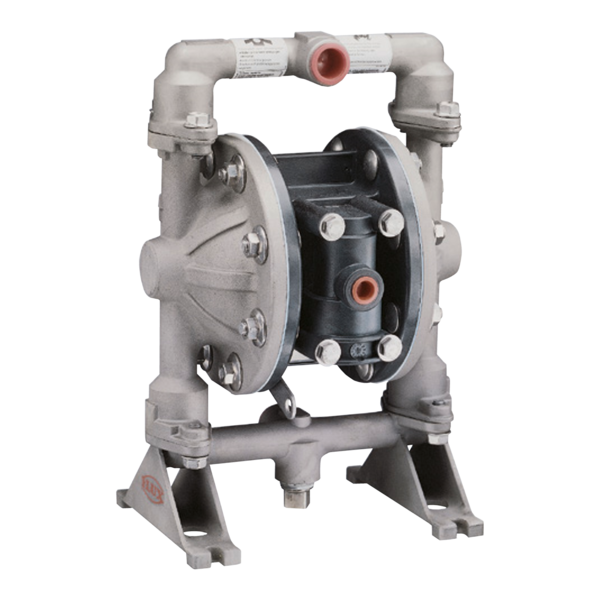

FDM 12 Metallausführungen

Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 12 AL/TT	Aluminium	PTFE	PTFE	AL	PTFE	3,8 kg	10-M12 10 100
FDM 12 AL/NN	Aluminium	NBR	NBR	AL	NBR	3,8 kg	10-M12 10 200
FDM 12 S/TT	Edelstahl	PTFE	PTFE	Edelstahl	PTFE	6,6 kg	10-M12 20 000
