Merkmale
- Gespritzte Ausführung
- Im trockenen Zustand selbstansaugend
- Trockenlaufsicher
- Förderleistung über Luftdruck regelbar
- Kein Bypass erforderlich
- Überflutbare Pumpenausführung
- Zwangsumsteuerung für sicheren Wiederanlauf
- Ölfreier Betrieb
- Regelventil unempfindlich gegen Fremdstoffe in der Luft
- Gehäuse aus leitfähigem Acetal, Polypropylen oder PVDF
- Auch in Ex-Ausführung erhältlich
Vorteile
- Fördert abrasive, aggressive und viskose Medien prozesssicher
- Ermöglicht stufenlos regelbaren Betrieb über den Luftdruck
- Arbeitet blockadesicher ohne zusätzlichen Bypass
- Startet zuverlässig aus jeder Abschaltposition
- Reduziert Wartungsaufwand durch ölfreien Betrieb
- Unterstützt eine lange Lebensdauer im industriellen Einsatz
- Eignet sich für brennbare Medien in entsprechender Ex-Ausführung
- Bleibt auch bei Fremdstoffen in der Druckluft betriebssicher
Medienbeispiele
- Alkohole im Pharmabereich
- Benzine
- Chlorbleichlauge
- Reinigungsmittel
- Beizen
- Abwasser
- Abrasive Medien
- Aggressive Medien
- Leicht brennbare Medien
- Viskose Medien
Technische Daten FDM 10

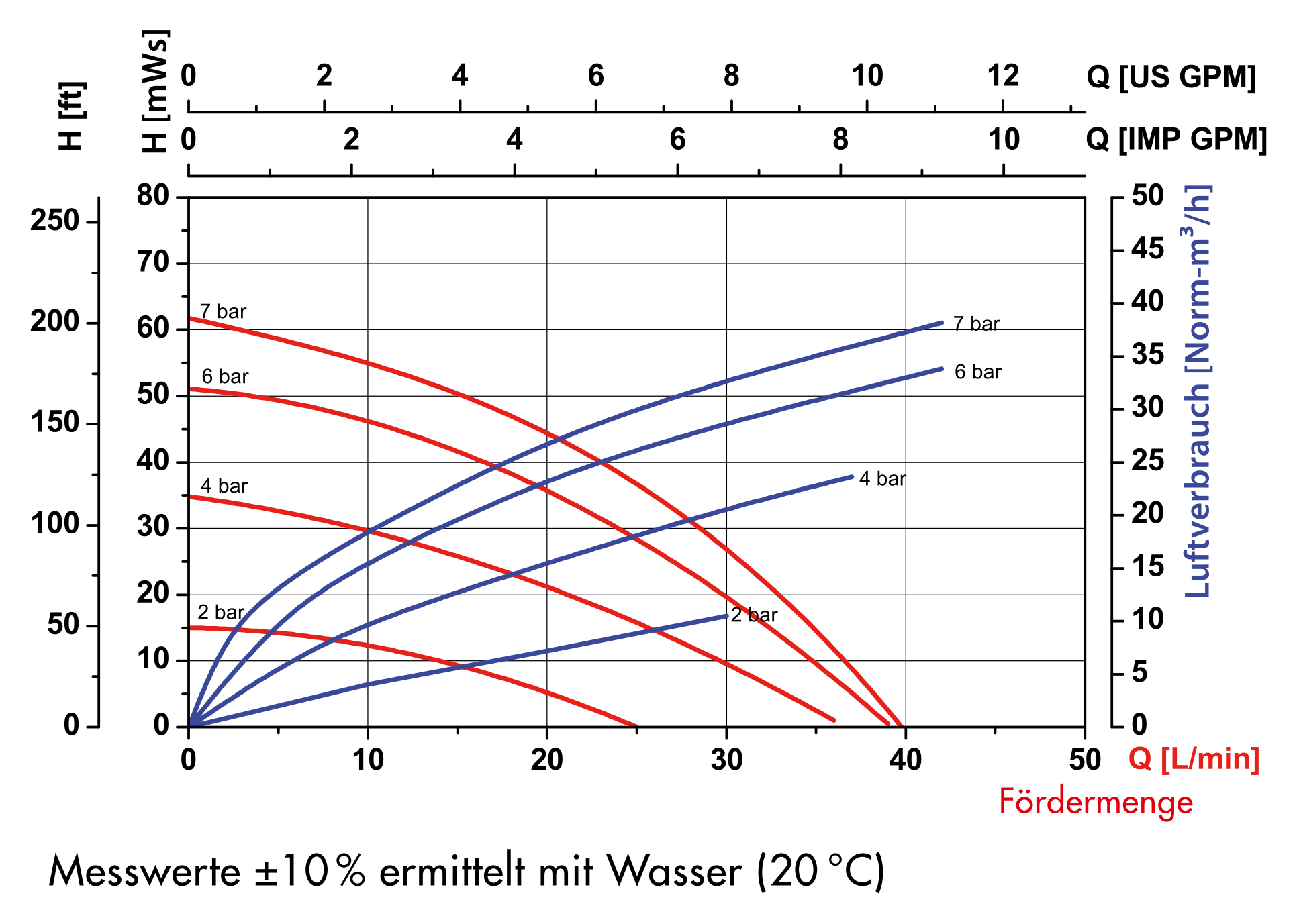

| Merkmal | Angabe | Leistungsdiagramm |
|---|---|---|
| Förderstrom | max. 40 l/min¹ |  |
| Förderdruck | max. 7 bar | |
| Betriebsdruck | max. 7 bar | |
| Ansaughöhe trocken | max. 4 m¹ | |
| Saughöhe produktgefüllt | max. 7,6 m¹ | |
| Feststoffgröße | max. 1,6 mm | |
| Viskosität | min. 1 mPas bis max. 15.000 mPas² | |
| Gehäuse-Materialien | Acetal leitfähig, Polypropylen, Polyvinylidenfluorid | |
| Medien / Fluide | Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien | |
| Anschluss Druckstutzen | G 3/8 | |
| Anschluss Saugstutzen | G 3/8 | |
| Einsatzbereich | Ex |
1 abhängig von Pumpenausführung, Betriebsdruck und Medium
2 abhängig vom Fließverhalten des Mediums

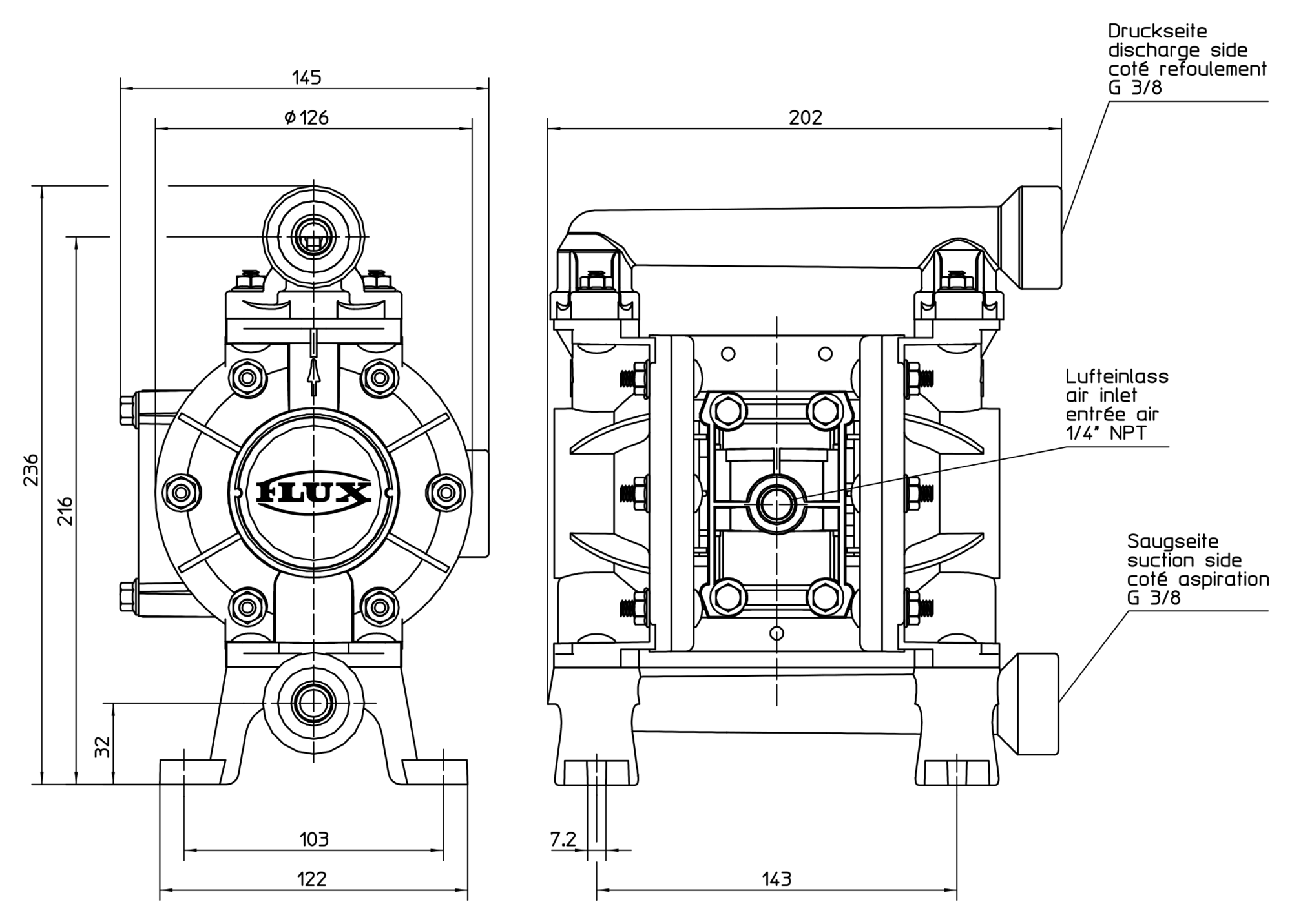

Abmessungen FDM 10 [mm]

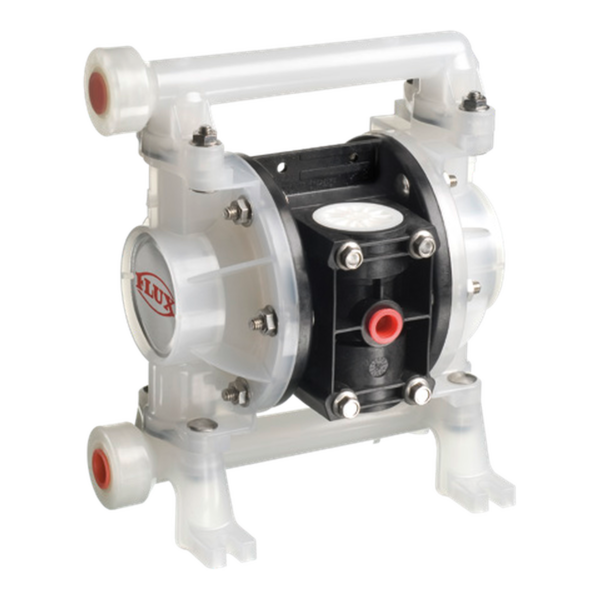

FDM 10 Ausführungen
| Typ | Ex | Werkstoff Gehäuse | Membrane | Kugel | Sitz | Dichtung | Gewicht | Bestell-Nr. | |
|---|---|---|---|---|---|---|---|---|---|
 |
FDM 10 PP/AA | - | Polypropylen | Santopren | Santopren | PP | EPDM | 1,6 kg | 10-M10 40 010 |
| FDM 10 PP/TT | - | Polypropylen | PTFE | PTFE | PP | PTFE | 1,6 kg | 10-M10 40 110 | |

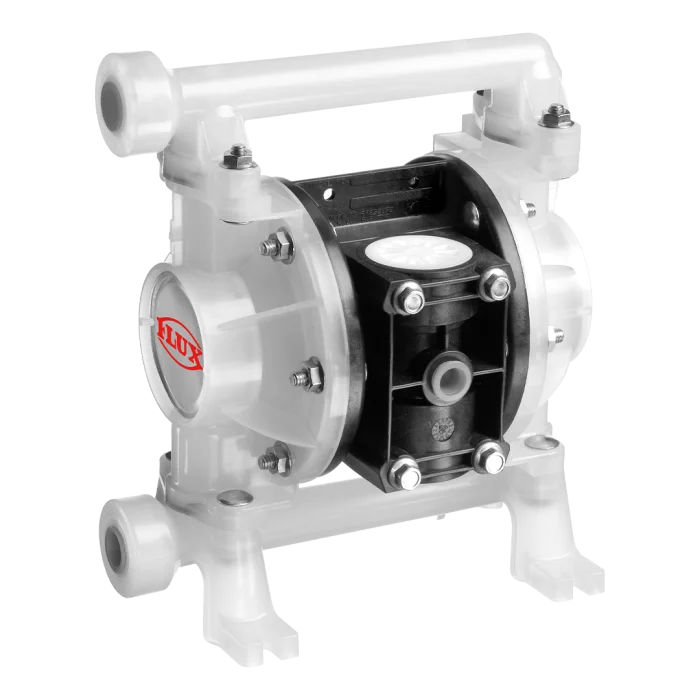

| FDM 10 AC/TT * |  |
Acetal leitfähig | PTFE | PTFE | Acetal | PTFE | 1,9 kg | 10-M10 50 110 | |
| FDM 10 PVDF/TT | - | Polyvinylidenfluorid | PTFE | PTFE | PVDF | PTFE | 2,1 kg | 10-M10 60 110 |
*Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.
