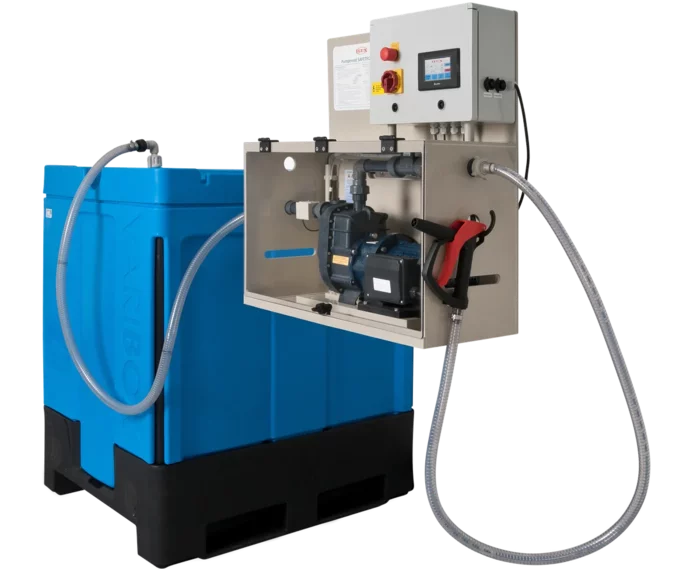

Pumpenset SAFETEC

Das Pumpen-Set SAFETEC entleert versiegelte IBCs und Fässer sicher im Saugverfahren. Es eignet sich für gekapselte Chemikalienbehälter mit fest installiertem Tauchrohr und CDS/QC Kupplungen.

Klassische Fasspumpen lassen sich bei diesen Behältern nicht einsetzen. Es fehlt die Öffnung zum Einbringen der Pumpe. SAFETEC nutzt deshalb eine selbstansaugende, hermetisch dichte Magnetkreiselpumpe. Sie fördert das Medium über das Tauchrohr direkt aus dem geschlossenen Gebinde.

Alle relevanten Komponenten sind in einer kompakten Konsole zusammengefasst. Je nach Ausführung erkennt das System den Leerstand, stoppt die Pumpe automatisch und unterstützt Abfüll- oder Dosieraufgaben.

Beratung oder Angebot anfragen

Merkmale

  • Pumpen-Set zur Entleerung versiegelter IBCs und Fässer
  • Für gekapselte Chemikalienbehälter mit fest installiertem Tauchrohr
  • Kompatibel mit CDS/QC Kupplungen
  • Entleerung im Saugverfahren
  • Selbstansaugende Magnetkreiselpumpe MAGSON MAS
  • Hermetisch dichte Pumpenausführung ohne Wellenabdichtung
  • Kompakte Konsole mit Wandhalterung
  • Optional fahrbar auf Wagen montierbar
  • Leckagewanne für zusätzliche Sicherheit
  • Optionaler Leckagesensor für Störungserkennung
  • Optionaler Leerstandssensor mit Trockenlaufschutz
  • Optional mit Mengenmesser für Dosier- und Abfüllprozesse
  • Bedienung je nach Ausführung über Hauptschalter, Taster oder Touchpanel
  • Acryglasscheibe als Spritz- und Eingriffschutz

Vorteile

  • Ermöglicht die Entleerung vollständig geschlossener Chemikaliengebinde
  • Reduziert Kontakt mit gefährlichen Medien im täglichen Handling
  • Verhindert unbeabsichtigten Medienaustritt durch geschlossene Kupplungssysteme
  • Schützt das Medium vor Schmutz und Fremdstoffen
  • Erhöht die Arbeitssicherheit beim Anschluss und beim Entleeren
  • Stoppt die Pumpe bei Leerstand automatisch, je nach Ausführung
  • Erkennt Leckagen in der Wanne und meldet Störungen, je nach Option
  • Unterstützt dosiertes Abfüllen mit integrierter Mengenmessung
  • Lässt sich platzsparend an der Wand oder mobil auf einem Wagen einsetzen
  • Reduziert Reinigungsaufwand bei geeigneten Mehrweg-IBC-Systemen
  • Passt sich durch PP- oder ETFE-Ausführung an verschiedene Chemikalien an

Medienbeispiele

  • Gefährliche Chemikalien
  • Säuren
  • Laugen
  • Reinigungschemikalien
  • Prozesschemikalien
  • Medien in versiegelten IBCs
  • Medien in gekapselten Fässern
  • Chemikalien aus Behältern mit Tauchrohr und CDS/QC Kupplung

Technische Daten

Merkmal Ausführung PP Ausführung ETFE
Werkstoff Pumpe PP ETFE
Werkstoff Verrohrung PVC PVDF
Dichtungen EPDM FKM
Max. Medientemperatur 60 °C 60 °C
Max. Förderleistung 40 l/min 40 l/min
Max. Förderhöhe 13 mWs 13 mWs
Motorleistung 0,75 kW 0,75 kW
Spannung 230 V 230 V
Anschluss Saugseite und Druckseite G 1 1/4 G 1 1/4
Gewicht 50 kg 50 kg
Abmessungen B x H x T 840 x 850 x 340 mm 840 x 850 x 340 mm

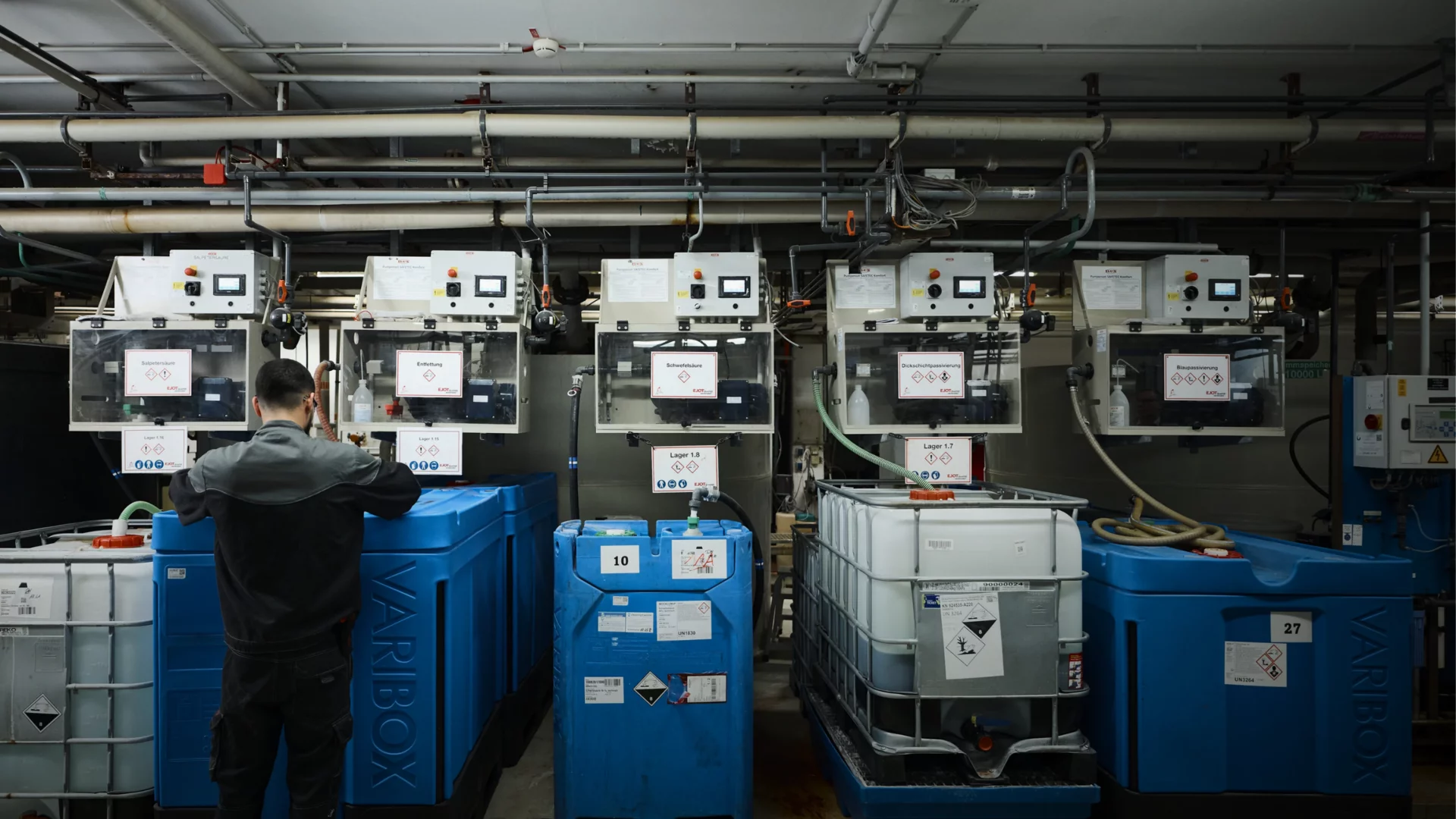

SAFETEC im Praxiseinsatz

Bei EJOT in Bad Laasphe dosieren fünf SAFETEC-Pumpensets aggressive Säuren und Laugen aus VARIBOX-IBCs in die Galvanikbäder – hermetisch dicht und vollautomatisch.

Bericht ansehen

Bestandteile

Selbstansaugende Kreiselpumpe MAGSON MAS

Die Magnetkupplung trennt Motor und Medium hermetisch. Dadurch entfällt die Wellenabdichtung. Das reduziert Leckagerisiken und senkt den Wartungsaufwand.

Die Pumpe ist in PP oder ETFE erhältlich. So lässt sich die Werkstoffauswahl an das Medium anpassen. Die Pumpe ist bis 5 m Ansaughöhe selbstansaugend und arbeitet ruhig.

Sensor für Leerstandsmeldung

Der Sensor erkennt Luftblasen in der Leitung. Sobald der Behälter leer ist und Luft angesaugt wird, meldet der Sensor den Zustand an die Steuerung. Die Pumpe wird abgeschaltet.

Leckagesensor für die Leckagewanne

Der optionale Leckagesensor erkennt austretendes Medium in der Leckagewanne. Die Pumpe stoppt und die Störung wird am Display angezeigt.

Mengenmesser

Der Mengenmesser ist in der Ausführung SAFETEC KOMFORT D enthalten. Er erfasst die Fördermenge und ermöglicht Dosier- oder Abfüllprozesse.

Acryglasscheibe

Die klappbare Acryglasscheibe schützt vor Spritzern und unbeabsichtigtem Eingriff in den Arbeitsbereich.

Ausführungen

Beratung und Anfrage
BASIC

Die Ausführung BASIC verfügt über einen Hauptschalter mit integriertem Motorschutzschalter. Damit wird die Pumpe manuell ein- und ausgeschaltet.



STANDARD

Die Ausführung STANDARD bietet eine Bedienstelle mit Hauptschalter, EIN/AUS-Taster und Trockenlaufschutz. Erkennt das System Luft in der Leitung, schaltet es die Pumpe automatisch ab.

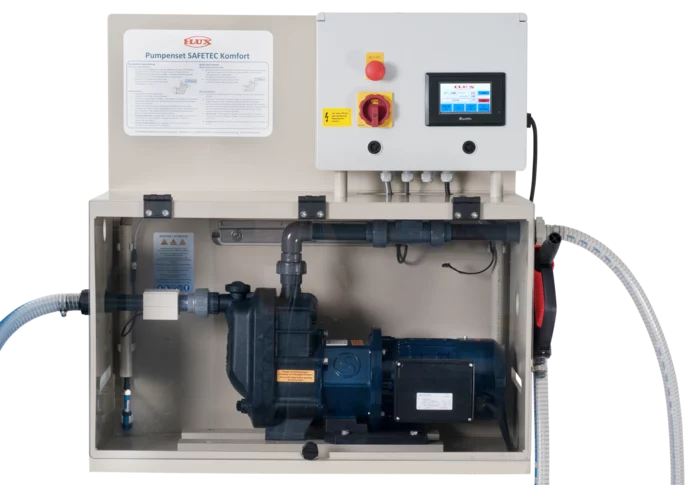

KOMFORT

Die Ausführung KOMFORT verfügt über ein Touchpanel, einen Not-Aus-Taster und einen Hauptschalter. Das Display zeigt Betriebszustände wie EIN/AUS, Behälter leer, Trockenlauf oder Leckage an.

KOMFORT D

Die Ausführung KOMFORT D ergänzt das Touchpanel um eine Dosierfunktion. Im Automatikbetrieb können verschiedene Abfüllmengen gespeichert und ausgewählt werden.

Nach dem Start läuft die Pumpe an und stoppt automatisch bei erreichter Zielmenge. Erkennt das System einen leeren Behälter, schaltet es ebenfalls ab und zeigt den Zustand am Touchpanel an.
