Merkmale
- Gespritzte Ausführung
- Für Viskositäten bis max. 15.000 mPas
- Trockenlaufsicher und selbstansaugend
- 100 % anlaufsicher
- Feststoffgrößen bis max. 1,6 mm
- Geringer Luftverbrauch
- Anschluss auf Saug- und Druckseite jeweils mit Innen- und Außengewinde
- Alternative Anschlusspositionen für Saug- und Druckseite
- Gehäuse aus leitfähigem Acetal oder Polypropylen
- Auch in Ex-Ausführung erhältlich
Vorteile
- Fördert abrasive, aggressive und viskose Medien prozesssicher
- Arbeitet ölfrei und reduziert damit den Wartungsaufwand
- Läuft auch bei trockenem Zustand sicher an
- Verarbeitet Medien mit hohem Gasanteil
- Unterstützt flexible Einbausituationen durch alternative Anschlusspositionen
- Senkt den Druckluftbedarf durch energieeffiziente Auslegung
- Reduziert Betriebsgeräusche durch integrierten Schalldämpfer
- Eignet sich für brennbare Medien in entsprechender Ex-Ausführung
Medienbeispiele
- Aggressive Medien
- Abrasive Medien
- Brennbare Medien
- Hochviskose Medien
- Medien mit festen Partikeln
- Flüssigkeiten mit hohem Gasanteil
Technische Daten FDM 07

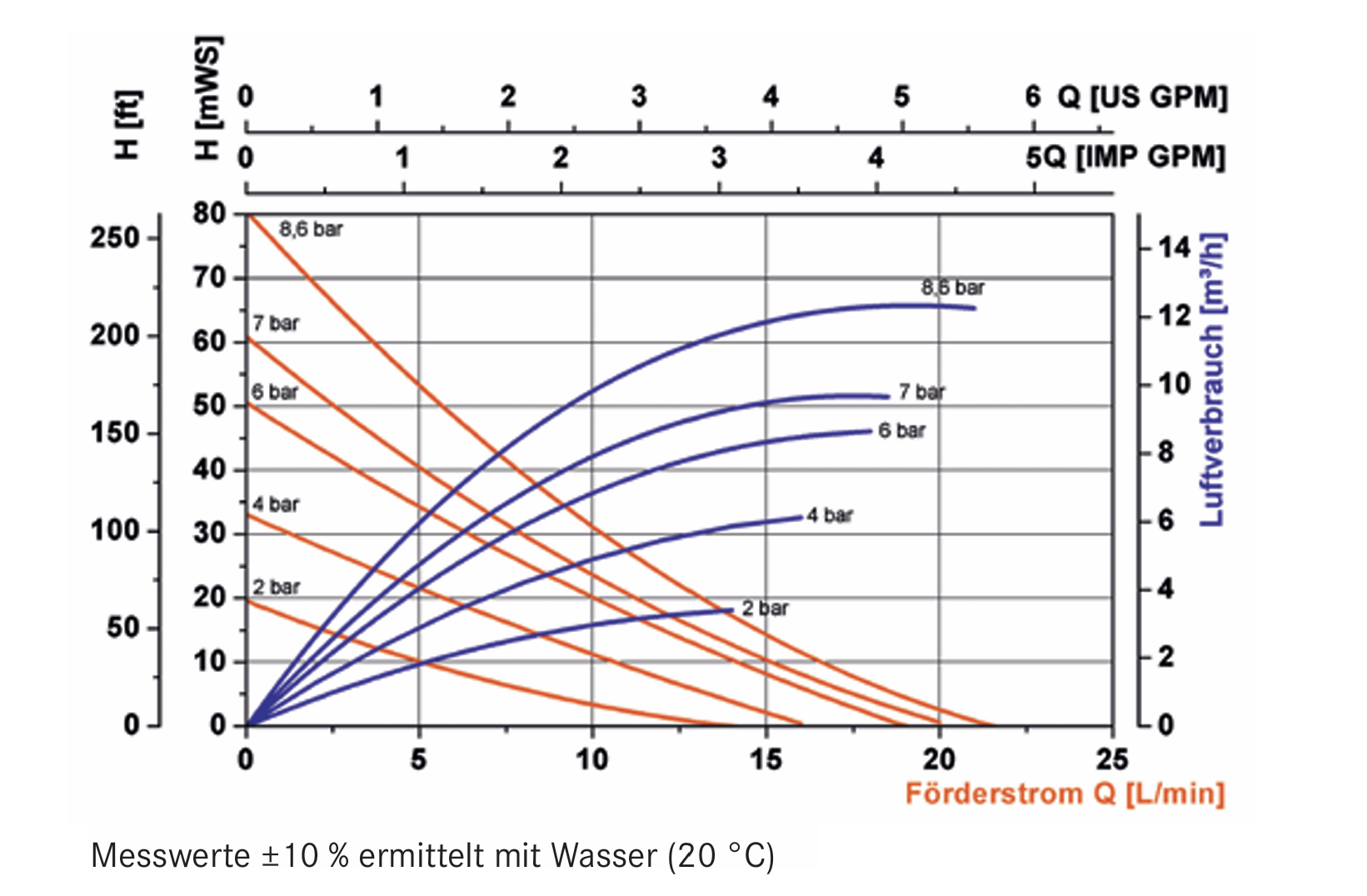

| Merkmal | Angabe | Leistungsdiagramm |
|---|---|---|
| Förderstrom | max. 20 l/min¹ |  |
| Förderdruck | max. 8,6 bar | |
| Betriebsdruck | min. 3 bar bis max. 8,6 bar | |
| Ansaughöhe trocken | max. 4,5 m¹ | |
| Saughöhe produktgefüllt | max. 9,5 m¹ | |
| Feststoffgröße | max. 1,6 mm | |
| Viskosität | min. 1 mPas bis max. 15.000 mPas² | |
| Gehäuse-Materialien | Acetal leitfähig, Polypropylen | |
| Medien / Fluide | Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien | |
| Anschluss Druckstutzen | 3/4 NPTF | |
| Anschluss Saugstutzen | 1/4 NPTF, G 1/4 | |
| Einsatzbereich | Ex |
1 abhängig von Pumpenausführung, Betriebsdruck und Medium
2 abhängig vom Fließverhalten des Mediums
Abmessungen FDM 07 [mm]
FDM 07 Ausführungen
| Bezeichnung | Ex | Gehäuse | Membran/Kugel | Kugelsitz | Dichtung | Gewicht | Bestell-Nr. | |
|---|---|---|---|---|---|---|---|---|
 |
FDM 07 PP/AA | - | Polypropylen | Santopren | PP | EPDM | 1,3 kg | M07 40 010 |
| FDM 07 PP/TT | - | Polypropylen | PTFE | PP | PTFE | 1,3 kg | M07 40 100 | |
| FDM 07 AC/TT* |  |
Acetal leitfähig | PTFE | AC | PTFE | 1,6 kg | M07 50 000 |
*Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.
