Für Fördermengen bis 375 l/min
Merkmale
- Massivbauweise
- Nahezu diffusionsdicht durch dickwandigen Aufbau
- Durch Verbundmembrane auch bei hohen Drücken langlebig
- Version mit Klappventil erhältlich
- Sehr hohe Lebensdauer selbst bei abrasiven Medien
- Leise / geräuscharm
- Verbundmembrane mit integriertem Metallkern
- Leicht zugängliches Steuerventil ohne Dichtungen
Vorteile
- Trockenlauf- und überlastsicher
- Selbstansaugend
- Feststoffunempfindlich
- Stufenlos über die Luftmenge regelbar
- Sehr hohe chemische Beständigkeit
- Für hohe Temperaturbelastung
- Hohe Membranstandzeiten durch kurzen Hub
- FDA-zertifizierte Versionen verfügbar
Medienbeispiele
- Hochkonzentriertes Natriumhypochlorid
- Chlorhaltige Medien
- Abwasser von Industriehärtemaschinen
- Beizbäder
Technische Daten RFM 40 PP und PTFE

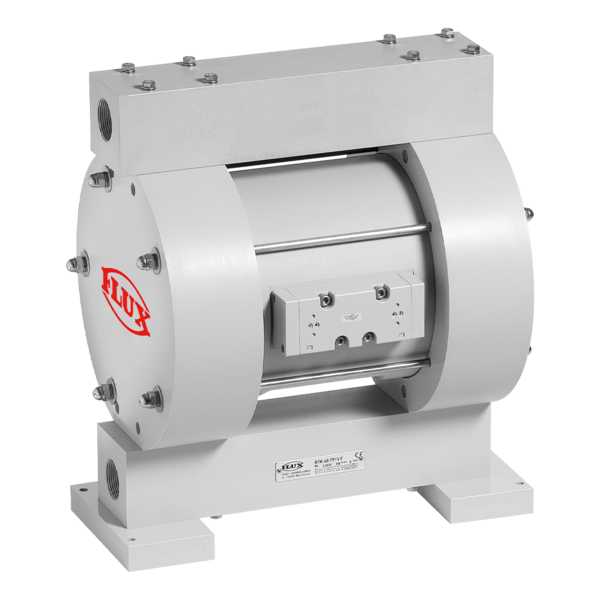

FLUX Druckluft-Membranpumpe RFM 40 aus Polypropylen (PP) oder Polytetrafluorethylen (PTFE), 1½”

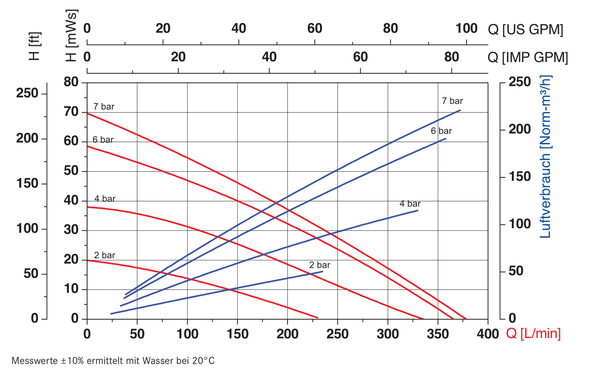

| Merkmal | Angabe | Leistungsdiagramm |
|---|---|---|
| Förderstrom | max. 375 l/min¹ |  |
| Förderdruck | max. 7 bar | |
| Betriebsdruck | max. 6 bar | |
| Ansaughöhe trocken | max. 4,5 m¹ | |
| Saughöhe produktgefüllt | max. 8 m¹ | |
| Feststoffgröße | max. 7,5 mm | |
| Viskosität | min. 1 mPas – max. 15.000 mPas² | |
| Gehäuse-Materialien | Polypropylen, PTFE | |
| Medien / Fluide | Abrasive Medien, Medien mit festen Partikeln, Viskose Medien | |
| Anschluss Druckstutzen | G 1 1/2 | |
| Anschluss Saugstutzen | G 1 1/2 |
1 abhängig von Pumpenausführung, Betriebsdruck und Medium
2 abhängig vom Fließverhalten des Mediums

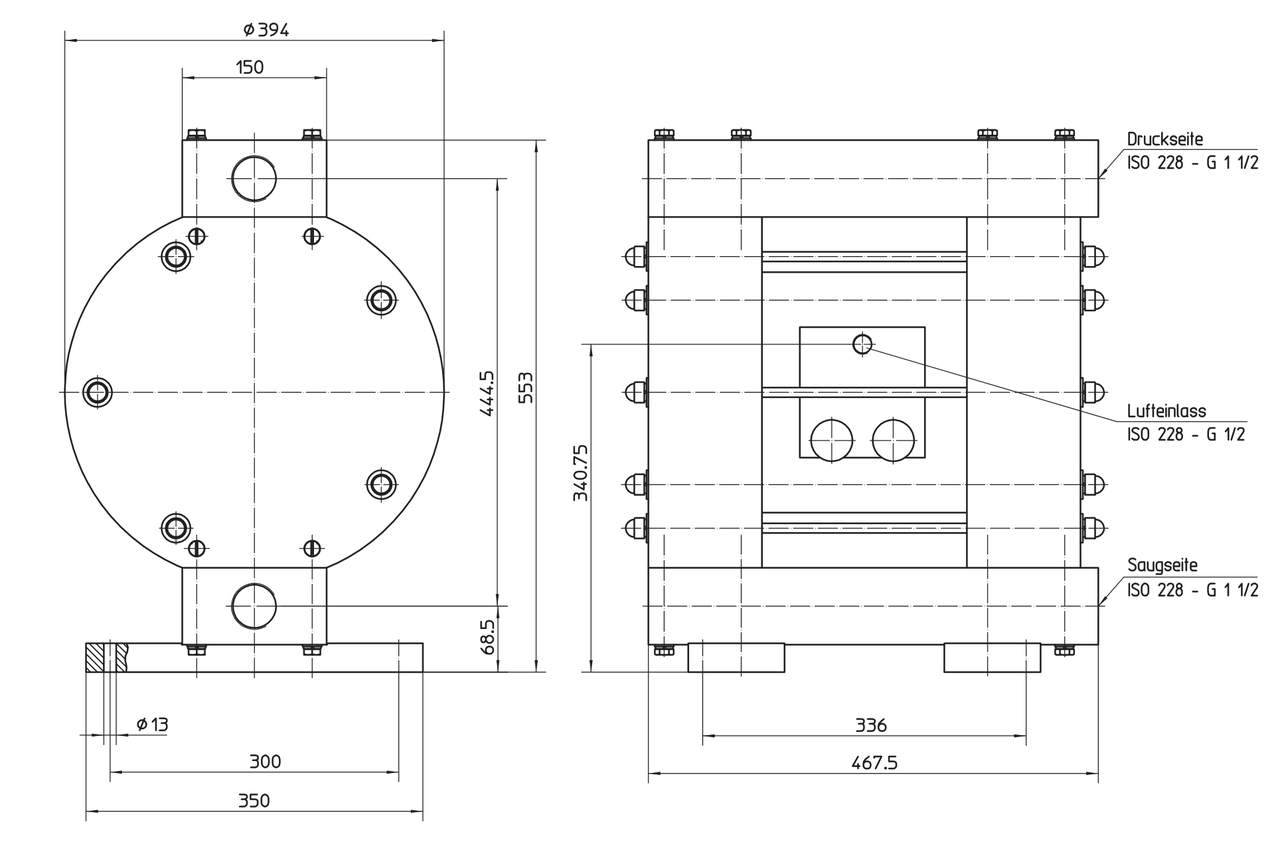

Abmessungen [mm] RFM 40 PP und PTFE
RFM 40 Ausführungen
| Bild | Typ/Werkstoff | Gehäuse | Membran / Kugel | Dichtung | Gewicht | Bestell-Nr. |
|---|---|---|---|---|---|---|
 |
RFM 40 PP/NN | PP | NBR | NBR | 47,0 kg | 10-D40 40 015 |
| RFM 40 PP/TK | PP | PTFE | FFKM/FEP | 47,0 kg | 10-D40 40 125 | |
| RFM 40 PP/TE | PP | PTFE | EPDM | 47,0 kg | 10-D40 40 135 | |
| RFM 40 PP/TV | PP | PTFE | FKM | 47,0 kg | 10-D40 40 145 | |
| RFM 40 PP/EE | PP | EPDM | EPDM | 47,0 kg | 10-D40 40 215 | |
| RFM 40 PP/VV | PP | FKM | FKM | 47,0 kg | 10-D40 40 315 | |
| RFM 40 PTFE/TK | PTFE | PTFE | FFKM | 98,0 kg | 10-D40 00 125 | |
| RFM 40 PTFE/TE | PTFE | PTFE | EPDM | 98,0 kg | 10-D40 00 135 | |
| RFM 40 PTFE/TV | PTFE | PTFE | FKM | 98,0 kg | 10-D40 00 145 | |
| RFM 40 PTFE/EE | PTFE | EPDM | EPDM | 98,0 kg | 10-D40 00 215 | |
| RFM 40 PTFE/VV | PTFE | FKM | FKM | 98,0 kg | 10-D40 00 315 |
