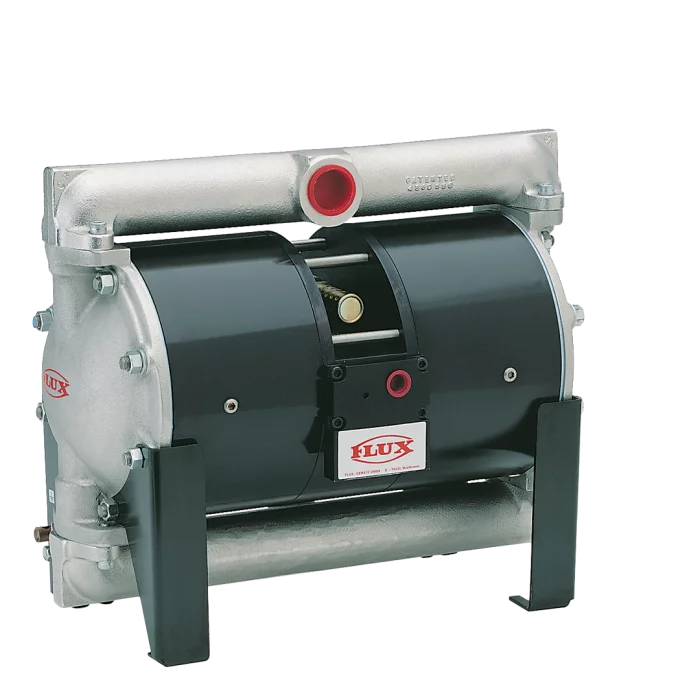

Druckluft-Membranpumpe FDMH 25

Hochdruckpumpe bis 20 bar Förderdruck

The FDMH 25 diaphragm pump is designed for pumping applications requiring higher pressures. This high-pressure pump operates with a pressure ratio of 3:1 and achieves delivery pressures of up to 20 bar. It is self-priming, protected against dry running and can also handle abrasive media, solids or liquids with a high gas content.

Technische Daten
Downloads

Beratung oder Angebot anfragen

Merkmale

Gespritzte Ausführung
Hochdruckausführung mit Druckübersetzung 3:1
Betriebsdruck bis max. 7 bar
Im trockenen Zustand selbstansaugend
Trockenlaufsicher
Förderleistung über Luftdruck regelbar
Kein Bypass erforderlich
Überflutbare Pumpenausführung
Zwangsumsteuerung für sicheren Wiederanlauf
Ölfreier Betrieb
Regelventil unempfindlich gegen Fremdstoffe in der Luft
Gehäuse aus Edelstahl
Auch in Ex-Ausführung erhältlich

Vorteile

Hohe Lebensdauer, Verschleißfrei
Erhöht den Förderdruck zuverlässig bis 20 bar
Eignet sich für Anwendungen mit höherem Druckbedarf
Fördert abrasive, aggressive und viskose Medien prozesssicher
Regelt die Förderleistung stufenlos über den Luftdruck
Startet zuverlässig aus jeder Abschaltposition
Arbeitet blockadesicher ohne zusätzlichen Bypass
Reduziert Wartungsaufwand durch ölfreien Betrieb
Servicefreundlicher Betrieb
Eignet sich für brennbare Medien in entsprechender Ex-Ausführung

Medienbeispiele

Alkohole im Pharmabereich
Benzine
Chlorbleichlauge
Reinigungsmittel
Beizen
Abwasser
Abrasive Medien
Aggressive Medien
Leicht brennbare Medien
Viskose Medien

Technische Daten FDMH 25

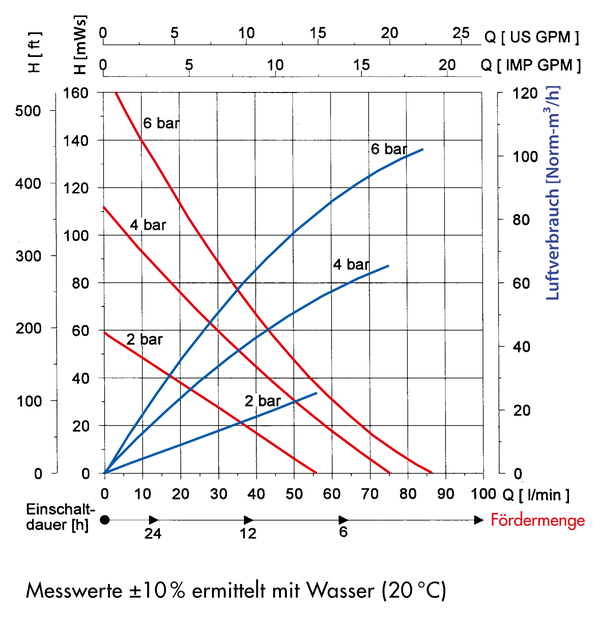

Merkmal	Angabe	Leistungsdiagramm
Förderstrom	max. 85 l/min¹
Förderdruck	max. 20 bar
Betriebsdruck	max. 7 bar
Druckübersetzung	3:1
Ansaughöhe trocken	max. 3 m¹
Feststoffgröße	max. 3,2 mm
Viskosität	min. 1 mPas bis max. 15.000 mPas²
Gehäuse-Materialien	Edelstahl
Medien / Fluide	Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien
Anschluss Druckstutzen	G 1
Anschluss Saugstutzen	G 1
Einsatzbereich	Ex

¹ Abhängig von Pumpenausführung, Betriebsdruck und Medium
² Abhängig vom Fließverhalten des Mediums

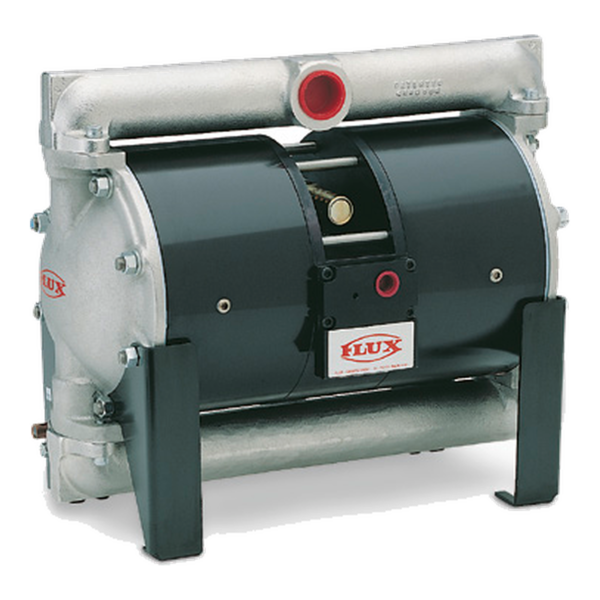

FDMH 25 Hochdruckausführung

	Typ	Ex	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
	FDMH 25 S/TS		Edelstahl	PTFE	Edelstahl	Edelstahl	PTFE	43,0 kg	10-M25 20 200

Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.
