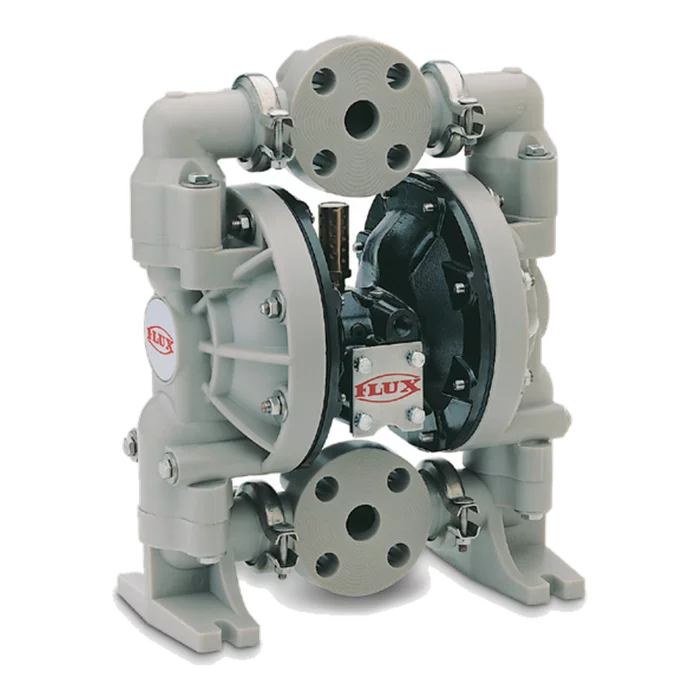

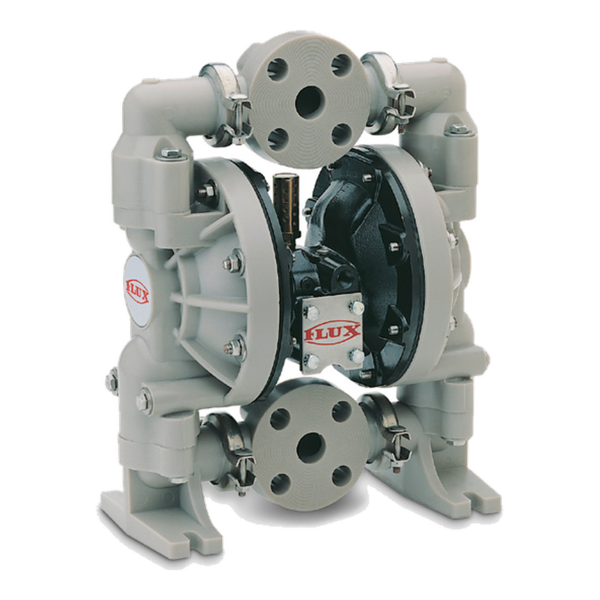

Druckluft-Membranpumpe FDM 25

Für Fördermengen bis 178 l/min

The FDM 25 diaphragm pump pumps low- to high-viscosity fluids at a flow rate of up to 178 l/min.
The injection-moulded version is self-priming, dry-run-proof and suitable for abrasive fluids, solids and liquids with a high gas content.

Technische Daten
Downloads

Beratung oder Angebot anfragen

Merkmale

Gespritzte Ausführung
Im trockenen Zustand selbstansaugend
Trockenlaufsicher
Förderleistung über Luftdruck regelbar
Kein Bypass erforderlich
Überflutbare Pumpenausführung
Zwangsumsteuerung für sicheren Wiederanlauf
Ölfreier Betrieb
Regelventil unempfindlich gegen Fremdstoffe in der Luft
Für Feststoffgrößen bis max. 3,2 mm
In Kunststoff und als Metallversion erhältlich
Auch in Ex-Ausführung erhältlich

Vorteile

Fördert abrasive, aggressive und viskose Medien prozesssicher
Ermöglicht hohe Fördermengen bis 178 l/min
Regelt die Förderleistung stufenlos über den Luftdruck
Startet zuverlässig aus jeder Abschaltposition
Arbeitet blockadesicher ohne zusätzlichen Bypass
Reduziert Wartungsaufwand durch ölfreien Betrieb
Unterstützt servicefreundliche Abläufe im Betrieb
Bietet Materialvarianten für unterschiedliche Medien
Eignet sich für brennbare Medien in entsprechender Ex-Ausführung

Medienbeispiele

Alkohole im Pharmabereich
Benzine
Chlorbleichlauge
Reinigungsmittel
Beizen
Abwasser
Abrasive Medien
Aggressive Medien
Leicht brennbare Medien
Viskose Medien

Technische Daten FDM 25 Kunststoff + Metall

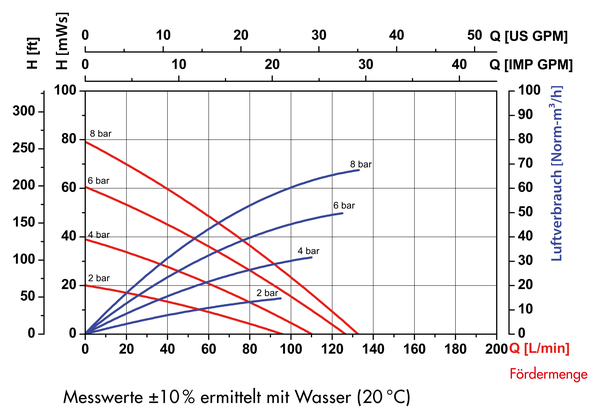

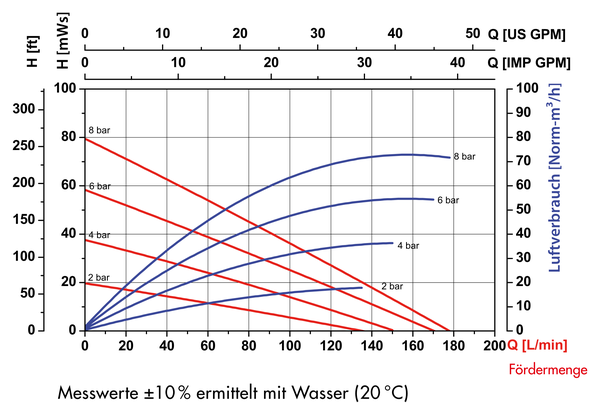

Merkmal	Angabe	Leistungsdiagramm
Förderstrom	max. 178 l/min¹ (Metallausführung: 133 l/min¹)	Kunststoffausführung:Metallausführung:
Förderdruck	max. 8 bar
Betriebsdruck	max. 8 bar
Ansaughöhe trocken	max. 6,0 m¹
Saughöhe produktgefüllt	max. 7,6 m¹
Feststoffgröße	max. 3,2 mm
Gehäuse-Materialien	Aluminium, Polypropylen, Polyvinylidenfluorid, Edelstahl
Medien / Fluide	Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien
Anschluss Druckstutzen	G 1 oder Flansch 1"
Anschluss Saugstutzen	G 1 oder Flansch 1"
Einsatzbereich	Ausführungen für Ex-Anwendung verfügbar

¹ abhängig von Pumpenausführung, Betriebsdruck und Medium
² abhängig vom Fließverhalten des Mediums

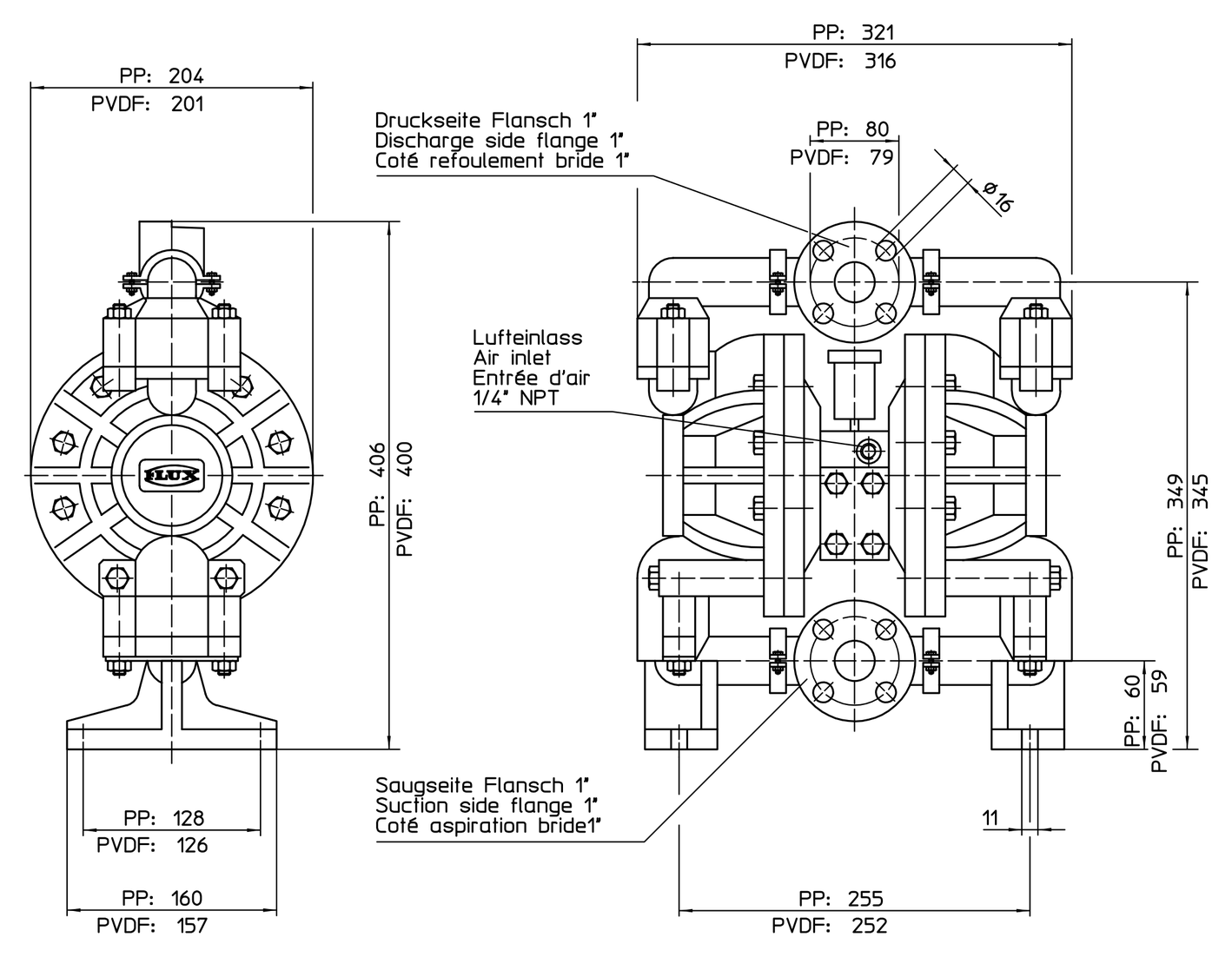

Abmessungen [mm] FDM 25 plastic version

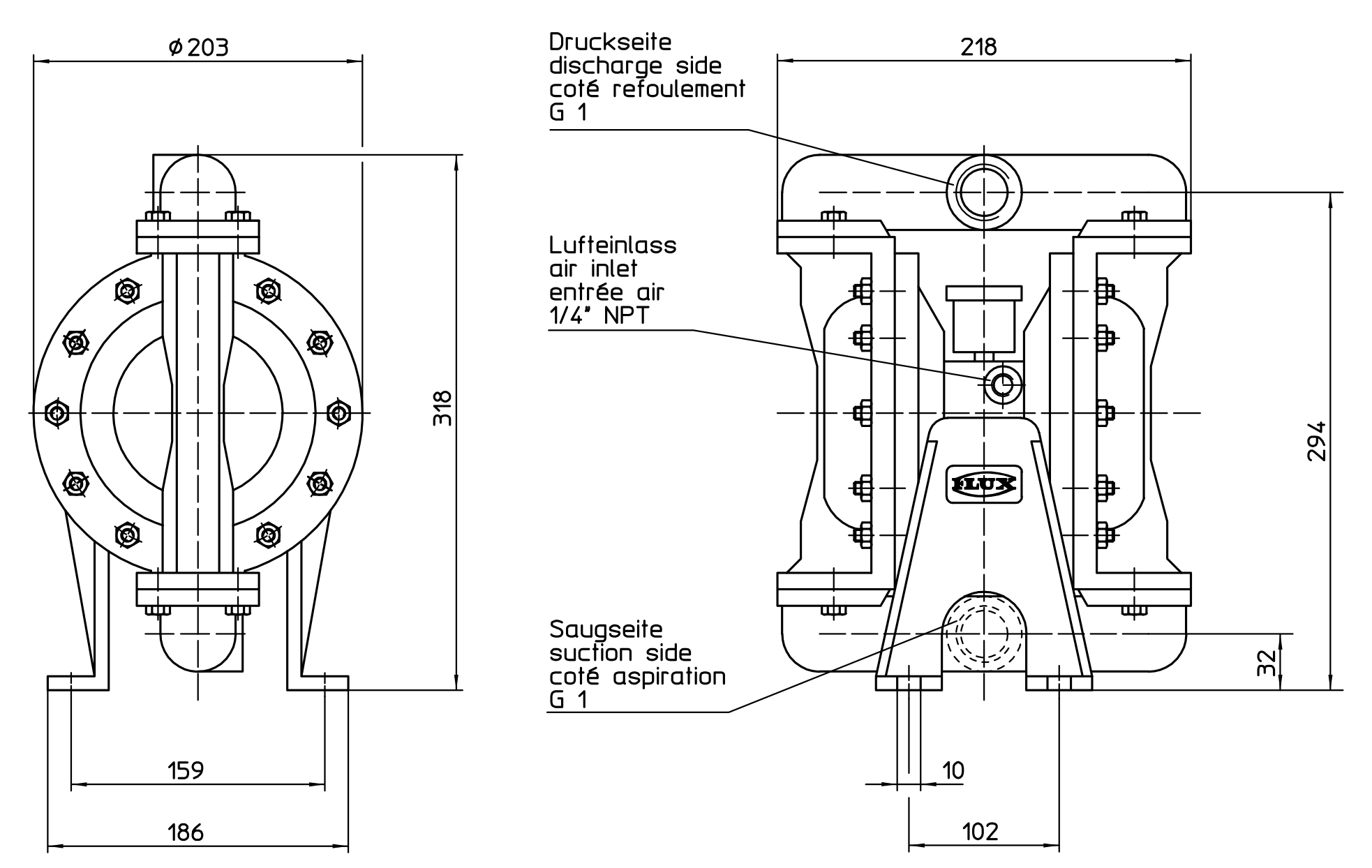

Abmessungen [mm] FDM 25 Metallausführung

asset_image

FDM 25 Kunststoffausführung

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 25 PP/AA	Polypropylen	Santopren	Santopren	PP	EPDM	9,2 kg	10-M25 40 010
FDM 25 PP/TT	Polypropylen	PTFE	PTFE	PP	PTFE	9,2 kg	10-M25 40 100
FDM 25 PVDF/TT	Polyvinylidenfluorid	PTFE	PTFE	PVDF	PTFE	13,0 kg	10-M25 60 000

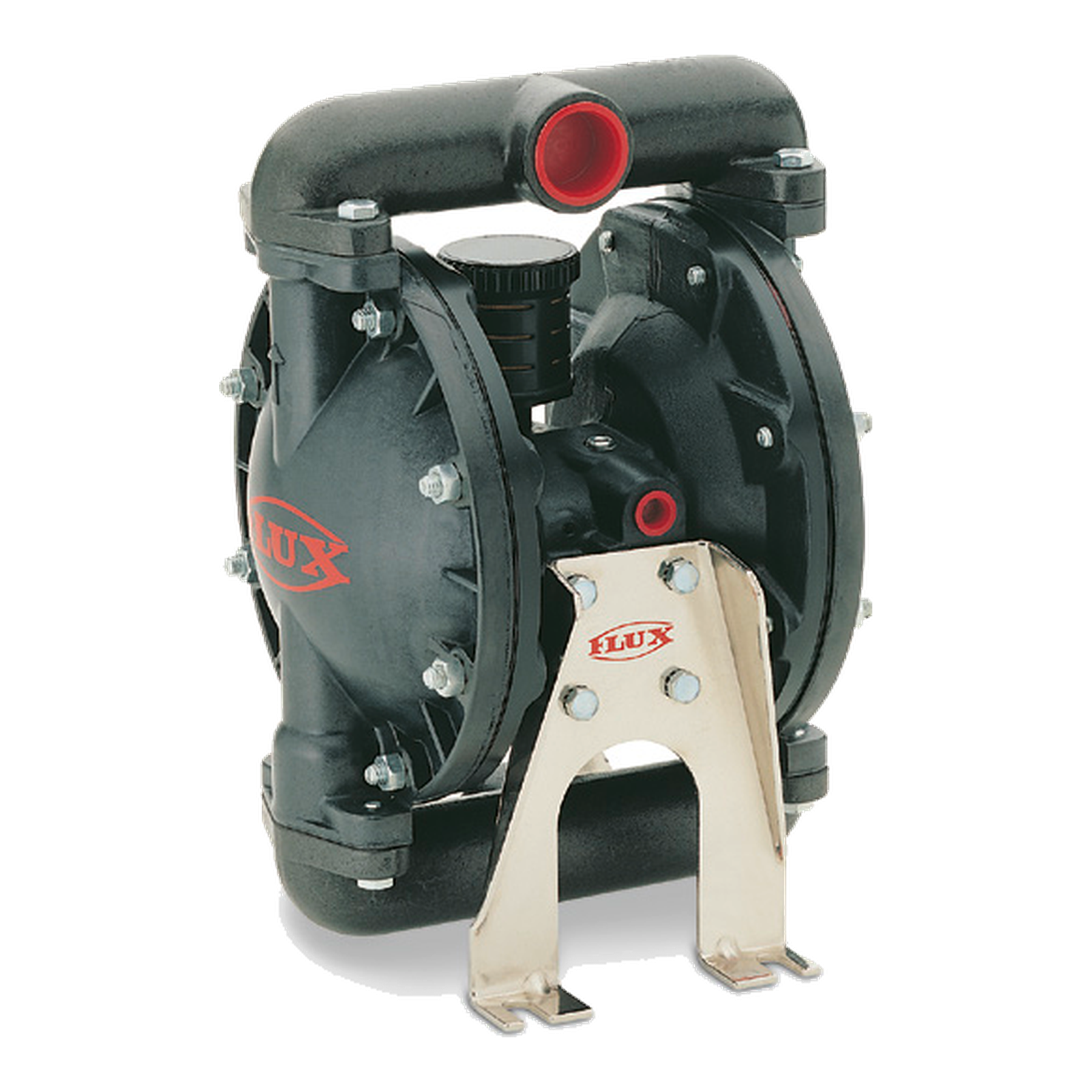

FDM 25 Metallausführung

Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.

Typ	Werkstoff Gehäuse	Membrane	Kugel	Sitz	Dichtung	Gewicht	Bestell-Nr.
FDM 25 AL/NN	Aluminium	NBR	NBR	AL	NBR	8,6 kg	10-M25 10 000
FDM 25 AL/TT	Aluminium	PTFE	PTFE	AL	PTFE	8,6 kg	10-M25 10 100
FDM 25 S/TT	Edelstahl	PTFE	PTFE	Edelstahl	PTFE	14,0 kg	10-M25 20 100
