Funktionsbeschreibung Fass- & Containerpumpen

Die FLUX Fasspumpen arbeiten nach dem Prinzip der axial wirkenden Kreiselpumpe. Ihre Pumpeneinheit besteht aus Antriebsmotor und Pumpe. Der Motor treibt über eine Kupplung die Antriebswelle an, an deren Ende ein propellerähnlicher Pumpenläufer (Rotor) sitzt. Damit die Pumpe fördern kann, muss der Rotor vollständig mit Medium bedeckt sein. Durch die Rotation wird das Medium axial, d. h. parallel zur Pumpenwelle, zum Druckstutzen hin, gefördert.

Zur Produktübersicht

Mit Gleitringdichtung:

JUNIORFLUX F 310 - für kleinere abfüllmengen

Bei der JUNIORFLUX F 310 dichtet die Gleitringdichtung das Innenrohr zum Medium hin ab. Sie verhindert so, dass das Medium ins Innenrohr gelangen kann. Die Welle kommt nur im Rotorbereich mit dem Medium in Kontakt.

F/FP 425 - für 99,98 % Restentleerung

Bei der F/FP 425 wird durch das Verdrehen des Stellhebels – auch während der Motor läuft – die Rücklaufsperre am Pumpenfuß geschlossen. So verbleibt das Medium in der Pumpe und fließt nicht in den Behälter zurück.

(Rücklaufsperre geöffnet vs. Rücklaufsperre geschlossen)

F 426 - zum mischen und fördern

Bei der Mischpumpe F 426 können durch das Verdrehen der beiden Stellhebel die Mischöffnungen geöffnet oder geschlossen werden. So kann der Misch- bzw. der Misch-/ Fördervorgang, auch während der Motor läuft, in einen reinen Pumpvorgang geändert werden.

(Mischen vs Pumpen)

F/FP 430 - mit gleitringdichtung

Bei der F/FP 430 dichtet die Gleitringdichtung das Innenrohr zum Medium hin ab. Sie verhindert so, dass das Medium ins Innenrohr gelangen kann. Die Welle kommt nur im Rotorbereich mit dem Medium in Kontakt.

asset_image

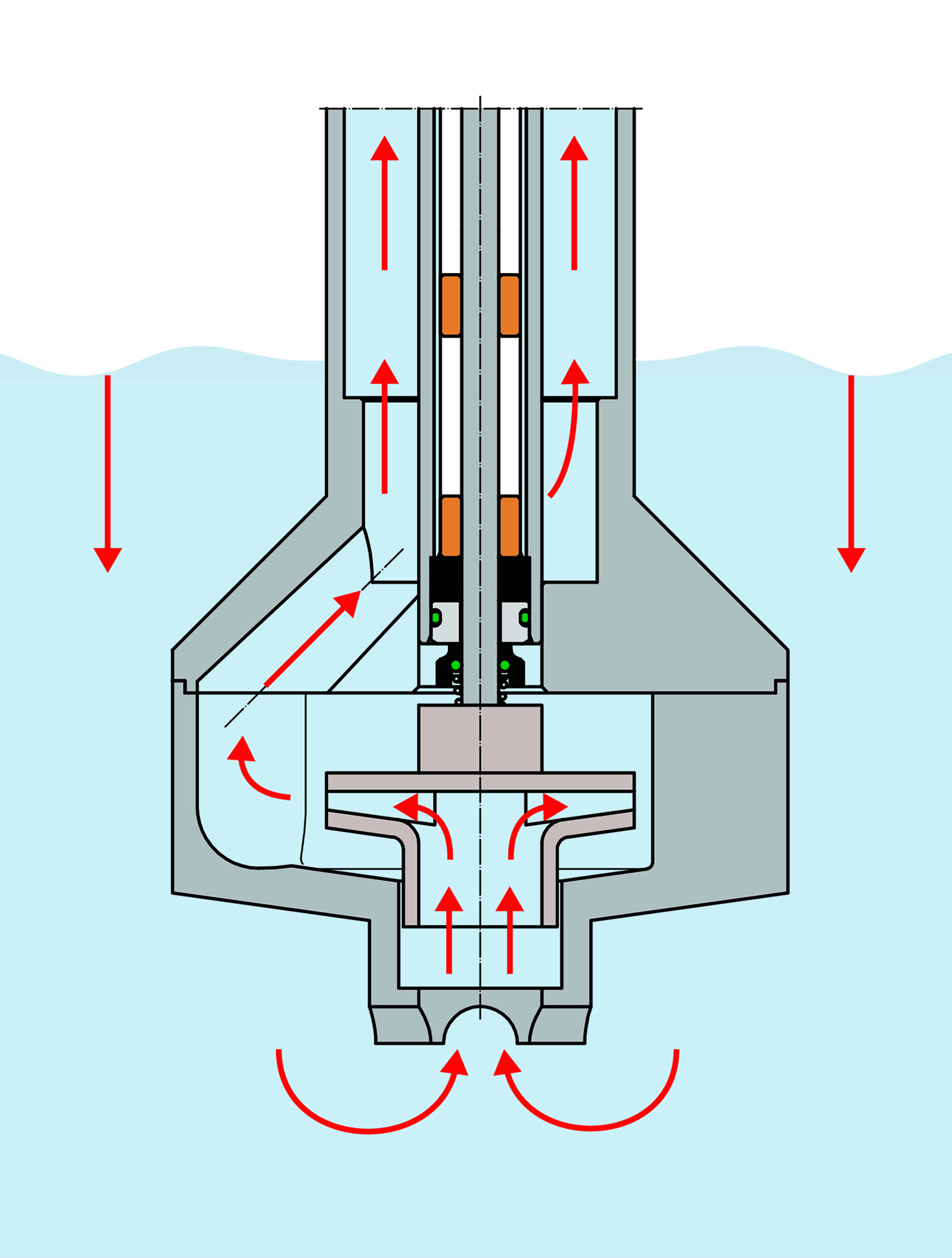

F 430 PP 100/50 - spezielle containerpumpe für größere förderhöhen

Die F 430 PP 100/50 arbeitet nach dem Prinzip einer klassischen Tauchkreiselpumpe. Durch die Öffnung des Pumpengehäuses dringt das Medium ein und wird durch die Rotation des Laufrades zum Druckstutzen der Pumpe gefördert.

F 430 TR - für Trockenaufstellung / horizontalen einsatz

Bei der F 430 TR dichtet die Gleitringdichtung das Innenrohr zum Medium hin ab. Sie verhindert so, dass das Medium ins Innenrohr gelangen kann. Die Welle kommt nur im Rotorbereich mit dem Medium in Kontakt.

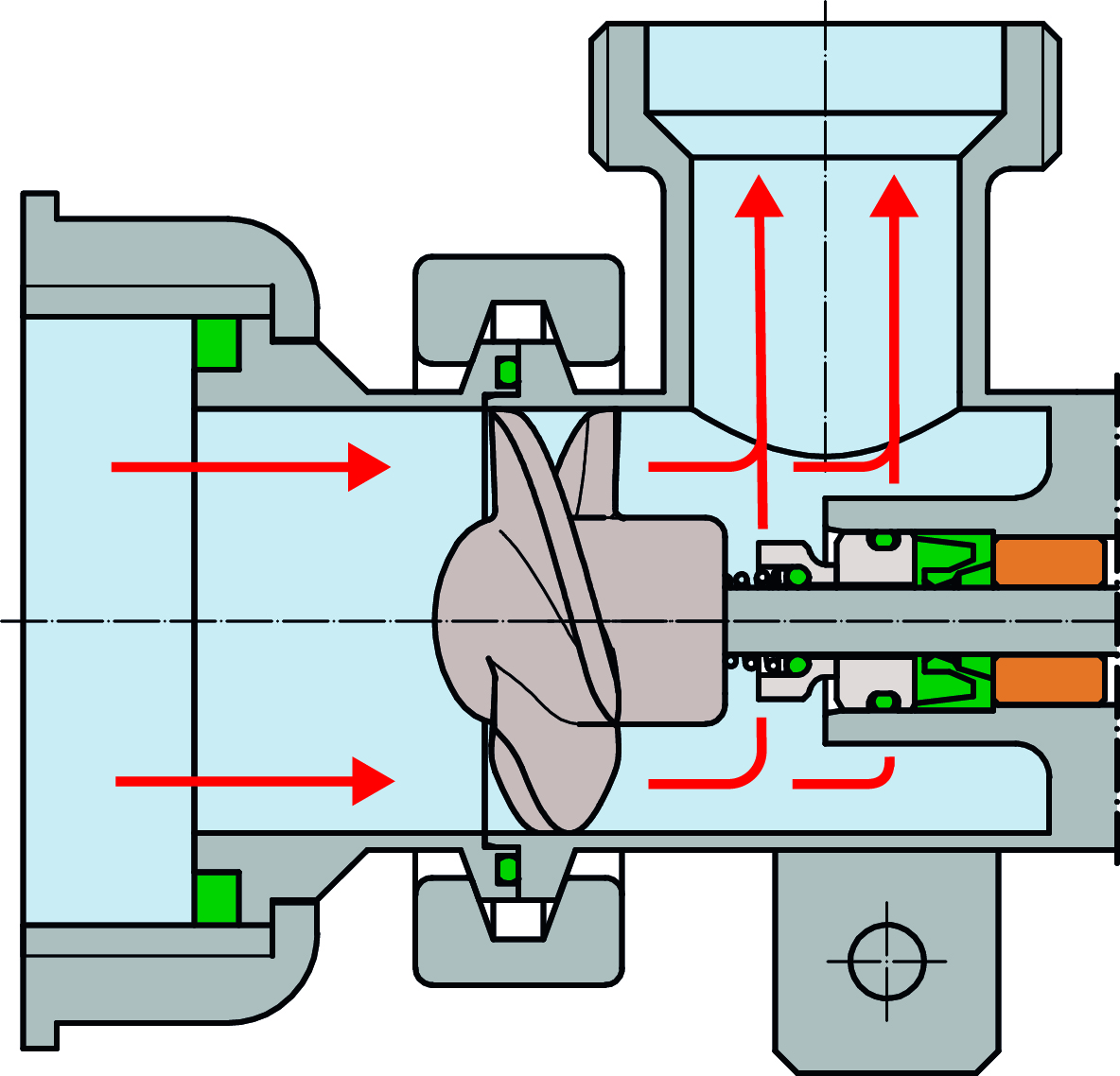

MINIFLUX - Containerpumpe für trockenaufstellung / horizontalen einsatz am IBC

Die MINIFLUX arbeitet nach dem Prinzip der axial wirkenden Kreiselpumpe. Ihre Gleitringdichtung und ein Radialwellendichtring dichten den Mediumsbereich zum Antrieb der Pumpe hin ab. So kommt die Welle nur im Rotorbereich mit dem Medium in Kontakt.

Im Flüssigkeitsbereich dichtungslos:

JUNIORFLUX F 314 & COMBIFLUX FP 314 - für kleinere abfüllmengen

Bei den dichtungslosen Fasspumpen JUNIORFLUX F 314 und COMBIFLUX FP 314 wird das Medium vom Rotor aus zum Druckstutzen gefördert. Im Innenrohr steht das Medium auf dem gleichen Pegel wie im Gebinde. Bei der Entleerung fließt es über die Entlastungsöffnungen wieder ab.

F/FP 424 - im flüssigkeitsbereich dichtungslos

Bei den dichtungslosen Fasspumpen F/FP 424 gelangt das Medium an der Welle entlang auch ins Innenrohr. Dort steht es auf dem gleichen Pegel wie im Fass. Bei der Fassentleerung sinkt der Mediumspegel im Fass. Entsprechend sinkt auch der Mediumspegel im Innenrohr. Das darin befindliche Fluid fließt über die Entlastungsöffnungen ab.

F/FP 427 - vollständig zerlegbar

Bei der im Flüssigkeitsbereich dichtungslosen Fasspumpe F/FP 427 gelangt das Medium an der Welle entlang auch ins Innenrohr. Dort steht es auf dem gleichen Pegel wie im Fass. Bei der Fassentleerung sinkt der Mediumspegel im Fass. Entsprechend sinkt auch der Mediumspegel im Innenrohr. Das darin befindliche Fluid fließt über die Entlastungsöffnungen ab.
