Merkmale
- Gespritzte Ausführung
- Im trockenen Zustand selbstansaugend
- Trockenlaufsicher
- Förderleistung über Luftdruck regelbar
- Kein Bypass erforderlich
- Überflutbare Pumpenausführung
- Zwangsumsteuerung für sicheren Wiederanlauf
- Ölfreier Betrieb
- Regelventil unempfindlich gegen Fremdstoffe in der Luft
- Für Feststoffgrößen bis max. 9,5 mm
- Gehäuse aus Aluminium, Grauguss oder Edelstahl
- Auch in Ex-Ausführung erhältlich
Vorteile
- Fördert abrasive, aggressive und viskose Medien prozesssicher
- Ermöglicht hohe Fördermengen bis 1.040 l/min
- Regelt die Förderleistung stufenlos über den Luftdruck
- Startet zuverlässig aus jeder Abschaltposition
- Arbeitet blockadesicher ohne zusätzlichen Bypass
- Reduziert Wartungsaufwand durch ölfreien Betrieb
- Unterstützt servicefreundliche Abläufe im Betrieb
- Bietet robuste Metallausführungen für industrielle Anwendungen
- Eignet sich für brennbare Medien in entsprechender Ex-Ausführung
Medienbeispiele
- Alkohole im Pharmabereich
- Benzine
- Chlorbleichlauge
- Reinigungsmittel
- Beizen
- Abwasser
- Abrasive Medien
- Aggressive Medien
- Leicht brennbare Medien
- Viskose Medien
Technische Daten FDM 80 Metallausführung
| Merkmal | Angabe | |
|---|---|---|
| Förderstrom | max. 1.040 l/min¹ |  |
| Förderdruck | max. 8 bar | |
| Betriebsdruck | max. 8 bar | |
| Ansaughöhe trocken | max. 4,2 m¹ | |
| Saughöhe produktgefüllt | max. 7,6 m¹ | |
| Feststoffgröße | max. 9,5 mm | |
| Viskosität | min. 1 mPas bis max. 15.000 mPas² | |
| Gehäuse-Materialien | Aluminium, Grauguss, Edelstahl | |
| Medien / Fluide | Abrasive Medien, aggressive Medien, leicht brennbare Medien, viskose Medien | |
| Anschluss Druckstutzen | G 3 | |
| Anschluss Saugstutzen | G 3 | |
| Einsatzbereich | Ex |
¹ Abhängig von Pumpenausführung, Betriebsdruck und Medium
² Abhängig vom Fließverhalten des Mediums

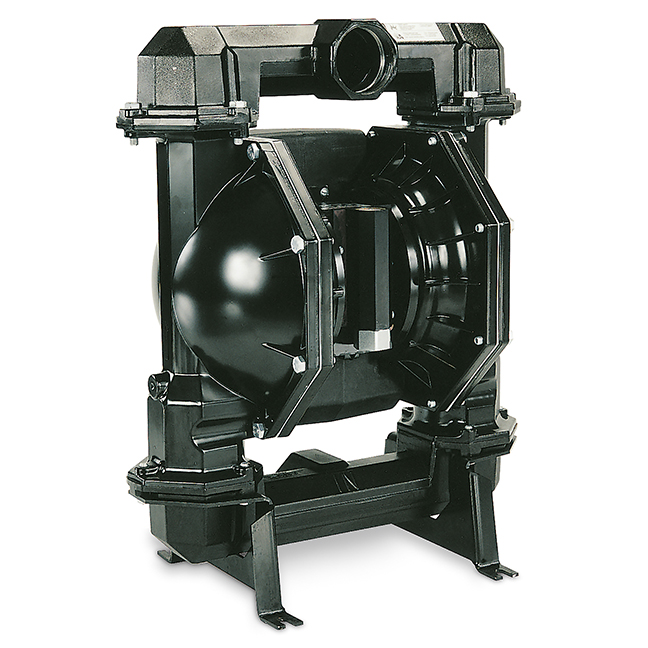

FDM 80 Metallausführung
Für den Einsatz im Ex-Bereich gemäß ATEX-Richtlinie 2014/34/EU.
| Typ | EX | Werkstoff Gehäuse | Membrane | Kugel | Sitz | Dichtung | Gewicht | Bestell-Nr. | |
|---|---|---|---|---|---|---|---|---|---|
 |
FDM 80 AL/NN |  |
Aluminium | NBR | NBR | NBR | – | 58,8 kg | 10-M80 10 000 |
| FDM 80 AL/TT | |
Aluminium | PTFE | PTFE | Edelstahl | PTFE | 58,8 kg | 10-M80 10 100 | |
| FDM 80 S/TT | |
Edelstahl | PTFE | PTFE | Edelstahl | PTFE | 103,8 kg | 10-M80 20 100 | |
| FDM 80 GG/TT | |
Grauguss | PTFE | PTFE | Edelstahl | PTFE | 100,3 kg | 10-M80 30 100 |
